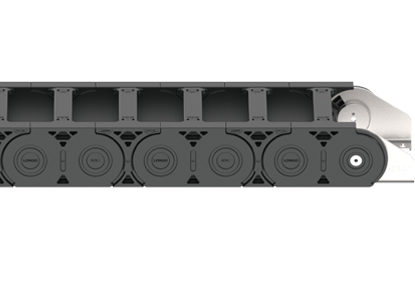

XG78拖链系列

  • - 开放式拖链 -
  • 每节均带横杆

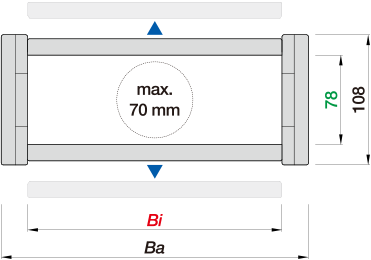

节距 P : 111 mm

内高 Hi : 78 mm

内宽 Bi : 75 - 500 mm

弯曲半径 R : 200 - 500 mm

拖链代码

Bi[mm]

Ba[mm]

R[mm]

重量

[kg/m]
XG78.075.R 75 135 200 | 250 | 300 | 350 | 400 | 500 ≈ 1.65
XG78.100.R 100 160 200 | 250 | 300 | 350 | 400 | 500 ≈ 1.79
XG78.125.R 125 185 200 | 250 | 300 | 350 | 400 | 500 ≈ 1.94
XG78.150.R 150 210 200 | 250 | 300 | 350 | 400 | 500 ≈ 2.08
XG78.175.R 175 235 200 | 250 | 300 | 350 | 400 | 500 ≈ 2.24
XG78.200.R 200 260 200 | 250 | 300 | 350 | 400 | 500 ≈ 2.38
XG78.225.R 225 285 200 | 250 | 300 | 350 | 400 | 500 ≈ 2.52
XG78.250.R 250 310 200 | 250 | 300 | 350 | 400 | 500 ≈ 2.67
XG78.275.R 275 335 200 | 250 | 300 | 350 | 400 | 500 ≈ 2.82
XG78.300.R 300 360 200 | 250 | 300 | 350 | 400 | 500 ≈ 2.96
XG78.325.R 325 385 200 | 250 | 300 | 350 | 400 | 500 ≈ 3.11
XG78.350.R 350 410 200 | 250 | 300 | 350 | 400 | 500 ≈ 3.40
XG78.362.R 362 422 200 | 250 | 300 | 350 | 400 | 500 ≈ 3.69
XG78.400.R 400 460 200 | 250 | 300 | 350 | 400 | 500 ≈ 1.79
XG78.450.R 450 510 200 | 250 | 300 | 350 | 400 | 500 ≈ 1.79
XG78.500.R 500 560 200 | 250 | 300 | 350 | 400 | 500 ≈ 1.79

钢接头丨旋转式

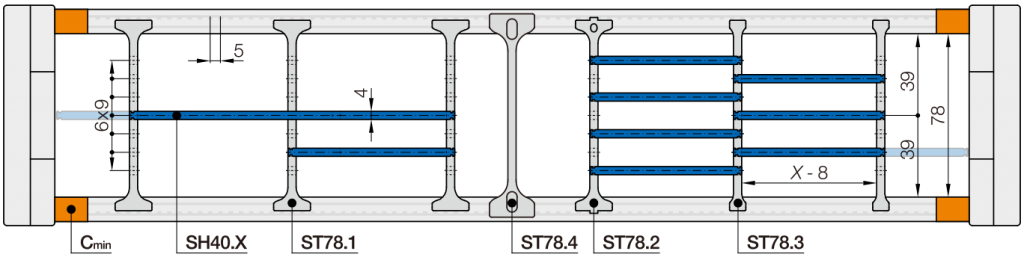

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：Cmin = 16 mm

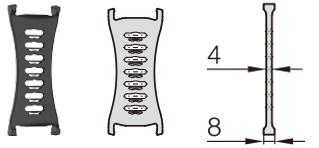

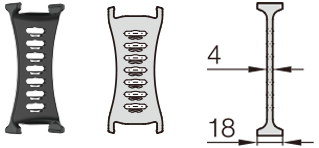

活动竖隔片：ST78.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

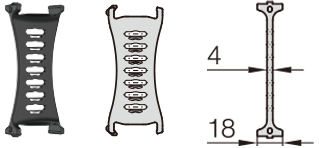

锁紧竖隔片：ST78.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

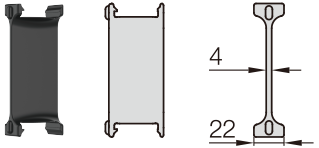

窄型竖隔片：ST78.3

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动



夹紧竖隔片：ST78.4（不知道怎么写）

■ 用于大宽度横杆的高负载应用
■ 通过夹紧上下横杆
■ 可提高横杆锁紧力
■ 非对称卡夹
■ 确保对齐

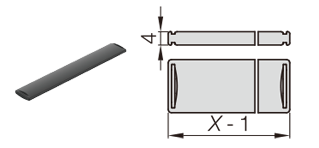

横隔片：SH40.X

■5 种不同高度可布置
■ 灵活的宽度：每2mm增量一个宽度
■ 带凹槽结构，避免横隔片的横向移动

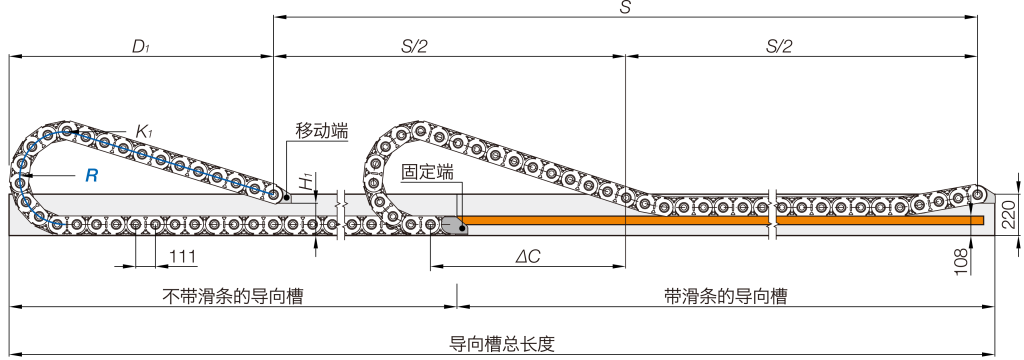

滑行应用 | 长行程



拖链长度 LK = S/2+K1

R

[mm]

H1

[mm]

D1

[mm]

K1

[mm]

ΔC

[mm]

nR

[1]
200 180 1220 1998 600 —
250 180 1600 2553 900 —
300 180 1870 2886 1150 —
350 180 2150 3330 1350 —
400 180 2420 3774 1600 —
500 180 3080 4551 2150 —
