GuidEasy 导向槽系统

- 安全引导，模块化组装 -

1. 两片式设计，可根据拖链宽度灵活调节
2. 镀锌钢或不锈钢材质，适用不同工况
3. 简单可靠的安装套件连接，无需焊接
4. 开口式槽底，无污垢积累

5. C型槽底座，便于调整安装位置
6. 节省安装空间
7. 模块化设计，极少零件，安装简单快捷
8. 低摩擦的滑条，确保拖链平稳运行

产品范围

1.导槽套件｜不带滑条

产品代码
镀锌钢：GE.1.075
不锈钢：GE.1.075.S

1套=2根2m导槽侧板

2.导槽套件｜带滑条

产品代码
镀锌钢：GE.2.075
不锈钢：GE.2.075.S

1套=2根2m导槽侧板+2根2m滑条

3.安装套件

产品代码
镀锌钢：GE.3.075.Lc
不锈钢：GE.3.075.Lc.S

1套=2个连接角铁+1个C型槽

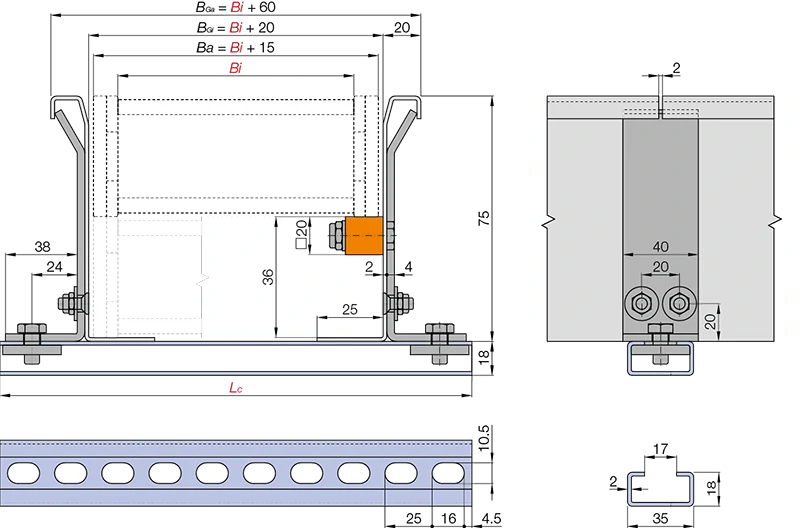

扎线板的3种安装方式

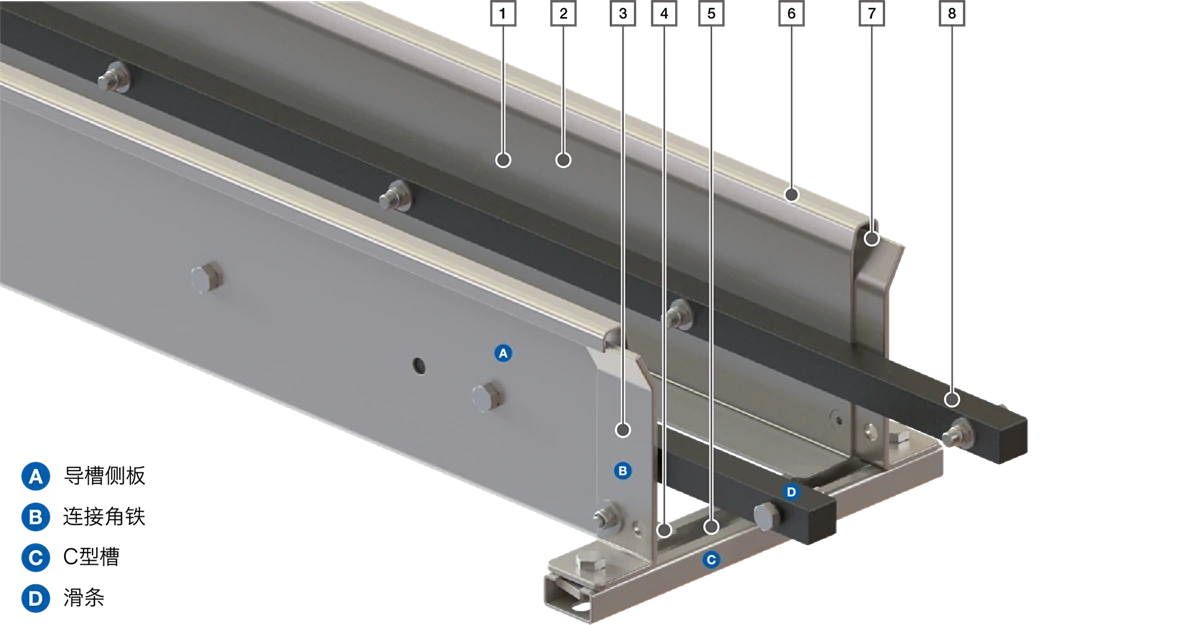

▅ 导向槽

▅ 滑条

▅ C型槽

▅ 安装套件

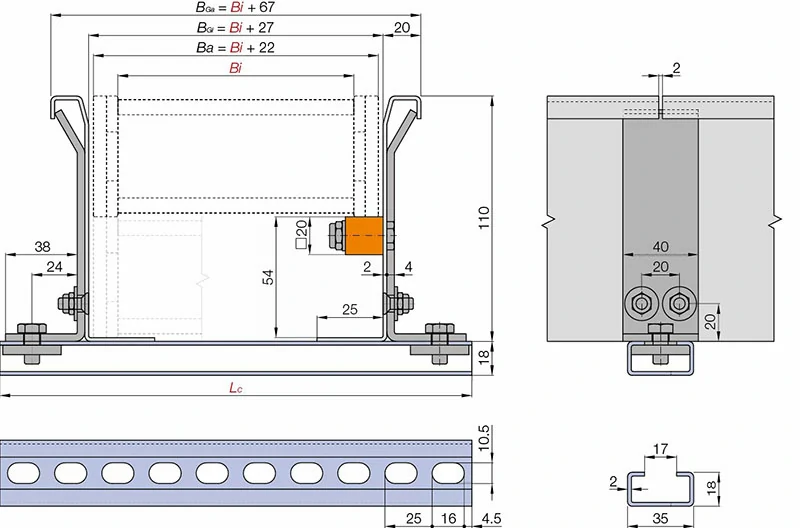

拖链内宽 Bi [ mm ]	C型槽长度 Lc [ mm ]
040 ▶	175
060 ▶	200
080 ▶	225
100 ▶	250

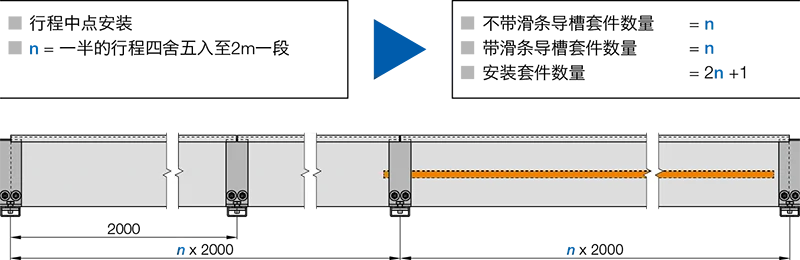

行程长度：30m，中点安装

拖链型号：E26.060.100

Bi = 60 ▶ Lc = 200

▼

完整的GuidEasy导向槽组件

① 不带滑条导槽套件	GE.1.075	8套
② 带滑条导槽套件	GE.2.075	8套
③ 安装套件	GE.3.075.200	17套

1.导槽套件｜不带滑条

产品代码
镀锌钢：GE.1.110
不锈钢：GE.1.110.S

1套=2根2m导槽侧板

2.导槽套件｜带滑条

产品代码
镀锌钢：GE.2.110
不锈钢：GE.2.110.S

1套=2根2m导槽侧板+2根2m滑条

3.安装套件

产品代码
镀锌钢：GE.3.110.Lc
不锈钢：GE.3.110.Lc.S

1套=2个连接角铁+1个C型槽

扎线板的3种安装方式

▅ 导向槽

▅ 滑条

▅ C型槽

▅ 安装套件

拖链内宽 Bi [ mm ]	C型槽长度 Lc [ mm ]
050 ▶	200
075 ▶	225
100 ▶	250
125 ▶	275
150 ▶	300
175 ▶	325
200 ▶	350
225 ▶	375
250 ▶	400
275 ▶	425
300 ▶	450
350 ▶	500
400 ▶	550

行程长度：30m，中点安装

拖链型号：G34.125.150

Bi = 125 ▶ Lc = 275

▼

完整的GuidEasy导向槽组件

① 不带滑条导槽套件	GE.1.110	8套
② 带滑条导槽套件	GE.2.110	8套
③ 安装套件	GE.3.110.275	17套

1.导槽套件｜不带滑条

产品代码
镀锌钢：GE.1.130
不锈钢：GE.1.130.S

1套=2根2m导槽侧板

2.导槽套件｜带滑条

产品代码
镀锌钢：GE.2.130
不锈钢：GE.2.130.S

1套=2根2m导槽侧板+2根2m滑条

3.安装套件

产品代码
镀锌钢：GE.3.130.Lc
不锈钢：GE.3.130.Lc.S

1套=2个连接角铁+1个C型槽

扎线板的3种安装方式

▅ 导向槽

▅ 滑条

▅ C型槽

▅ 安装套件

拖链内宽 Bi [ mm ]	C型槽长度 Lc [ mm ]
050 ▶	200
075 ▶	225
100 ▶	250
125 ▶	275
150 ▶	300
175 ▶	325
200 ▶	350
225 ▶	375
250 ▶	400
275 ▶	425
300 ▶	450
350 ▶	500
400 ▶	550

行程长度：30m，中点安装

拖链型号：G44.150.200

Bi = 150 ▶ Lc = 300

▼

完整的GuidEasy导向槽组件

① 不带滑条导槽套件	GE.1.130	8套
② 带滑条导槽套件	GE.2.130	8套
③ 安装套件	GE.3.130.300	17套

1.导槽套件｜不带滑条

产品代码
镀锌钢：GE.1.180
不锈钢：GE.1.180.S

1套=2根2m导槽侧板

2.导槽套件｜带滑条

产品代码
镀锌钢：GE.2.180
不锈钢：GE.2.180.S

1套=2根2m导槽侧板+2根2m滑条

3.安装套件

产品代码
镀锌钢：GE.3.180.Lc
不锈钢：GE.3.180.Lc.S

1套=2个连接角铁+1个C型槽

扎线板的3种安装方式

▅ 导向槽

▅ 滑条

▅ C型槽

▅ 安装套件

拖链内宽 Bi [ mm ]	C型槽长度 Lc [ mm ]
075 ▶	225
100 ▶	250
125 ▶	275
150 ▶	300
175 ▶	325
200 ▶	350
225 ▶	375
250 ▶	400
300 ▶	450
350 ▶	500
400 ▶	550
450 ▶	600
500 ▶	650

行程长度：30m，中点安装

拖链型号：G60.200.250

Bi = 200 ▶ Lc = 350

▼

完整的GuidEasy导向槽组件

① 不带滑条导槽套件	GE.1.180	8套
② 带滑条导槽套件	GE.2.180	8套
③ 安装套件	GE.3.180.350	17套

1.导槽套件｜不带滑条

产品代码
镀锌钢：GE.1.220
不锈钢：GE.1.220.S

1套=2根2m导槽侧板

2.导槽套件｜带滑条

产品代码
镀锌钢：GE.2.220
不锈钢：GE.2.220.S

1套=2根2m导槽侧板+2根2m滑条

3.安装套件

产品代码
镀锌钢：GE.3.220.Lc
不锈钢：GE.3.220.Lc.S

1套=2个连接角铁+1个C型槽

扎线板的3种安装方式

▅ 导向槽

▅ 滑条

▅ C型槽

▅ 安装套件

拖链内宽 Bi [ mm ]	C型槽长度 Lc [ mm ]
075 ▶	250
100 ▶	275
125 ▶	300
150 ▶	325
175 ▶	350
200 ▶	375
225 ▶	400
250 ▶	425
300 ▶	475
350 ▶	525
400 ▶	575
450 ▶	625
500 ▶	675

行程长度：30m，中点安装

拖链型号：G80.250.300

Bi = 250 ▶ Lc = 425

▼

完整的GuidEasy导向槽组件

① 不带滑条导槽套件	GE.1.220	8套
② 带滑条导槽套件	GE.2.220	8套
③ 安装套件	GE.3.220.425	17套
