TC48拖链系列

  • - 开放式拖链 -
  • 每节均带横杆

节距 P : 67mm

内高 Hi : 48mm

内宽 Bi : 50 - 200mm

弯曲半径 R : 075 - 350mm

产品代码 Bi Ba R 重量
拖链 [mm] [mm] [mm] [kg/m]
TC48.050.R* 50 70 075|100|125|150|175|200|225|250|300|350 ≈1.55
TC48.075.R* 75 95 075|100|125|150|175|200|225|250|300|350 ≈1.65
TC48.100.R* 100 120 075|100|125|150|175|200|225|250|300|350 ≈1.75
TC48.125.R 125 145 075|100|125|150|175|200|225|250|300|350 ≈1.85
TC48.150.R 150 170 075|100|125|150|175|200|225|250|300|350 ≈1.95
TC48.175.R* 175 195 075|100|125|150|175|200|225|250|300|350 ≈2.05
TC48.200.R* 200 220 075|100|125|150|175|200|225|250|300|350 ≈2.15

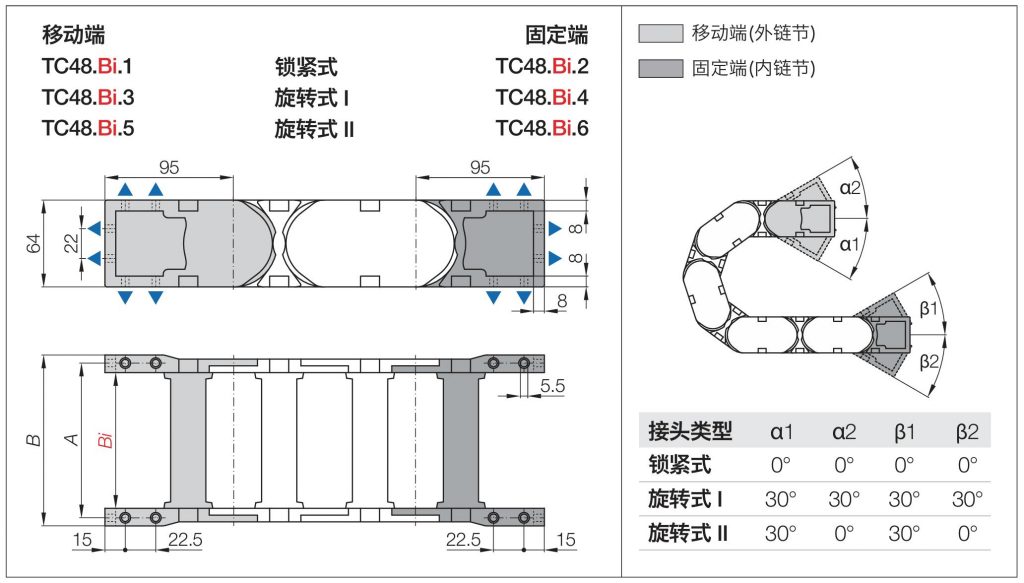

MFB开放式接头

锁紧式/旋转式I/II

Bi 产品代码 产品代码 产品代码 A B
[mm] MFB 锁紧式 MFB 旋转式I MFB 旋转 式II [mm] [mm]
50 TC480.050.*.12* TC480.050.*.34* TC480.050.*.56* 64 76
75 TC480.075.*.12* TC480.075.*.34* TC480.075.*.56* 89 101
100 TC480.100.*.12* TC480.100.*.34* TC480.100.*.56* 114 126
125 TC480.125.*.12 TC480.125.*.34 TC480.125.*.56 139 151
150 TC480.150.*.12 TC480.150.*.34 TC480.150.*.56 164 176
175 TC480.175.*.12* TC480.175.*.34* TC480.175.*.56* 189 201
200 TC480.200.*.12* TC480.200.*.34* TC480.200.*.56* 214 226

■推荐用于架空和滑行应用

■ 可从底部、顶部、端面三个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码： 默认安装形式：A1

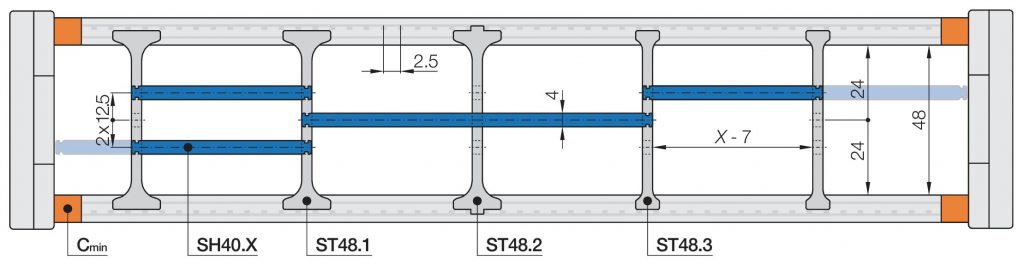

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：Cmin=5mm



活动竖隔片：ST48.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

锁紧竖隔片：ST48.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

窄型竖隔片：ST48.3

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 窄基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

横隔片：SH40.X

■ 3种不同高度可布置
■ 灵活的宽度：每2mm增量一个宽度
■ 带凹槽结构，避免横隔片的横向移动

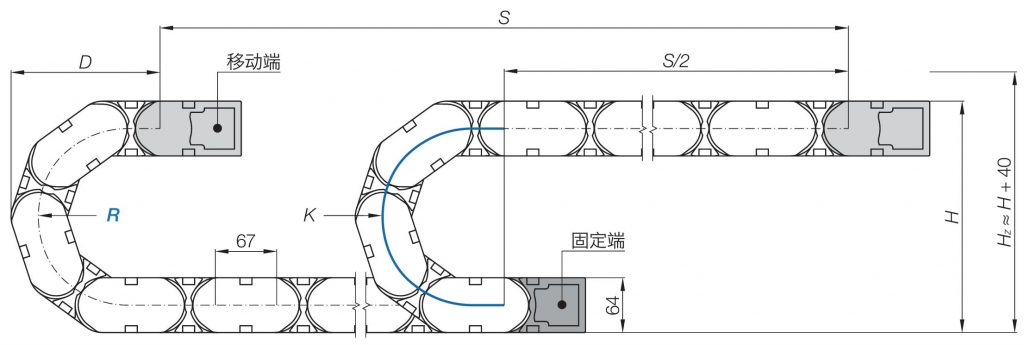

架空应用 短行程

拖链长度 LK = S/2+K

R[mm] H [mm] Hz [mm] D[mm] K [mm]
075 214 254 208 370
100 264 304 233 450
125 314 354 258 530
150 364 404 283 610
175 414 454 308 685
200 464 504 333 765
225 514 554 358 845
250 564 604 383 920
300 664 704 433 1080
350 764 804 483 1235

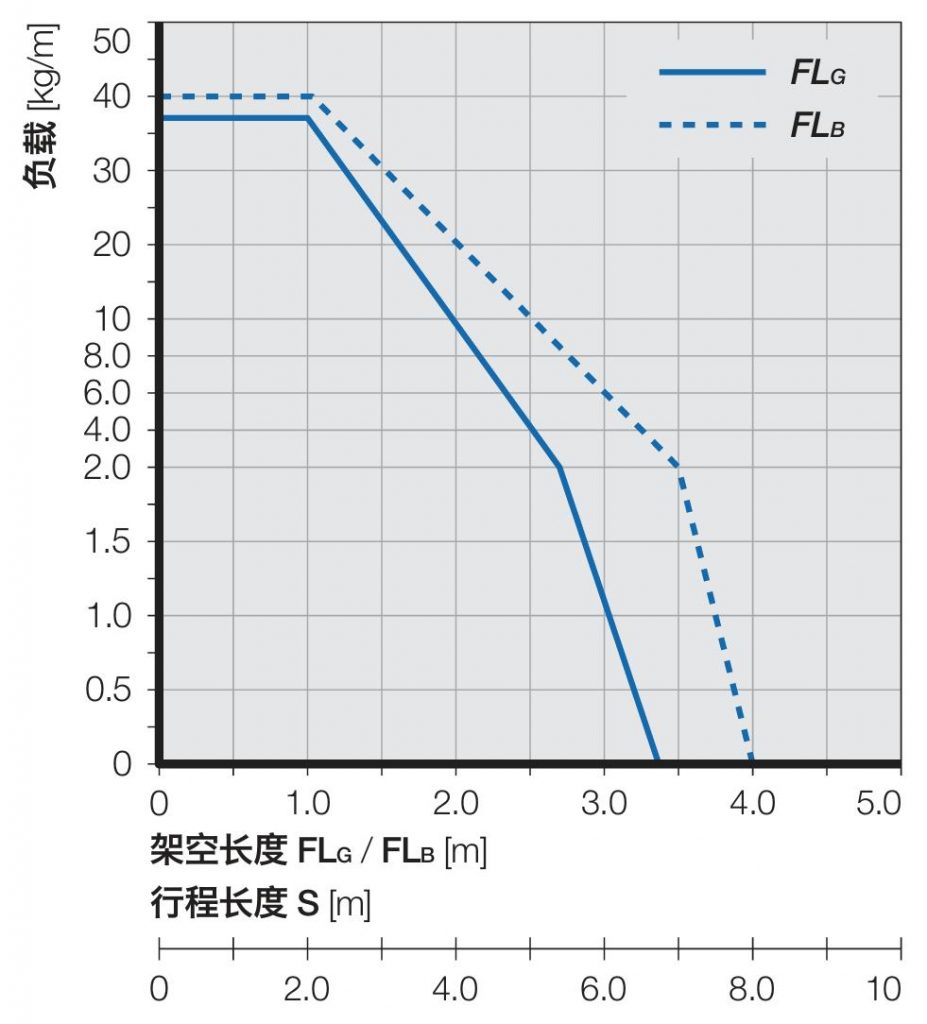

架空应用 短行程

架空长度 ≤ 4.0 m
滑行距离 –
垂直悬挂 ≤ 80 m
垂直站立 ≤ 6.0 m
侧向架空 ≤ 2.0 m
速度/加速度 FLG ≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB ≤ 2 [m/s] / 4 [m/s² ]
滑行速度/加速度 –
