N07拖链系列

  • - 一体式拖链 -
  • 不可打开

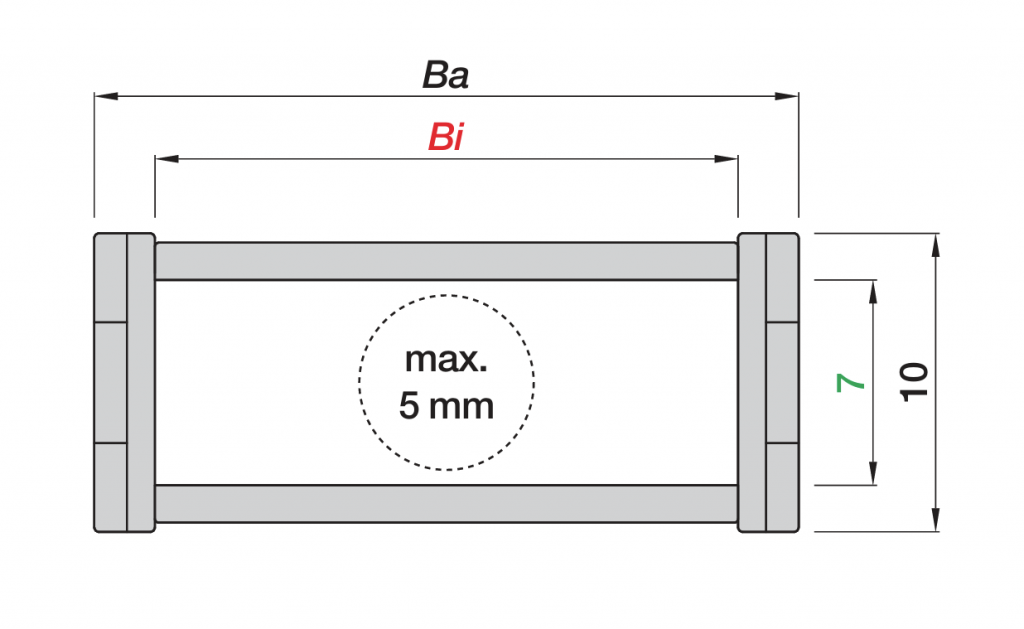

节距 P : 13mm

内高 Hi : 7mm

内宽 Bi : 7 - 30 mm

弯曲半径 R : 015 - 048 mm

拖链代码 Bi[mm] Ba[mm] R[mm] 重量[kg/m]
N07.07.R* 7 12 015|018|028|038|048 ≈0.07
N07.10.R* 10 15 015|018|028|038|048 ≈0.08
N07.16.R* 16 21 015|018|028|038|048 ≈0.09
N07.20.R 20 25 015|018|028|038|048 ≈0.10
N07.30.R 30 35 015|018|028|038|048 ≈0.11

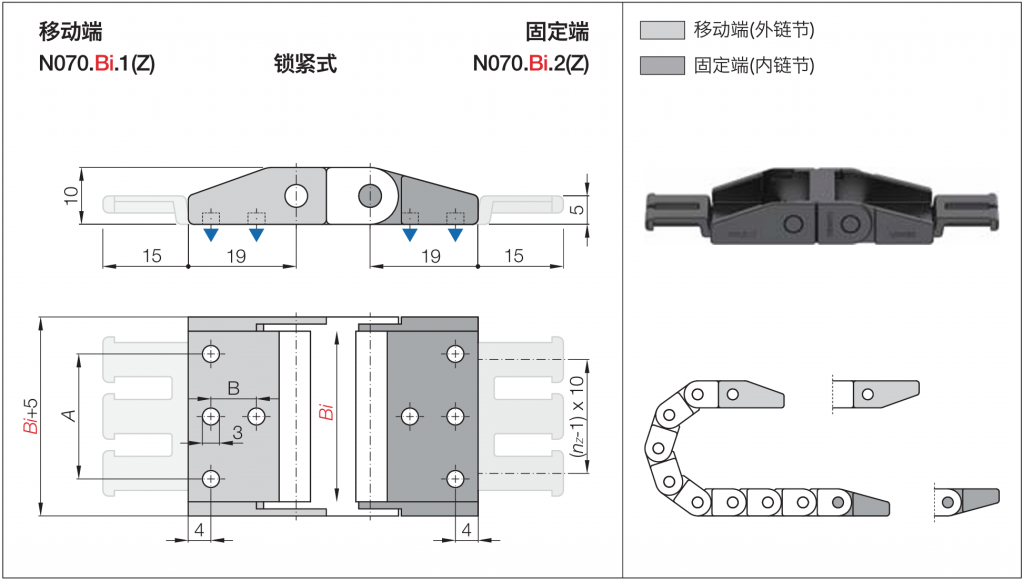

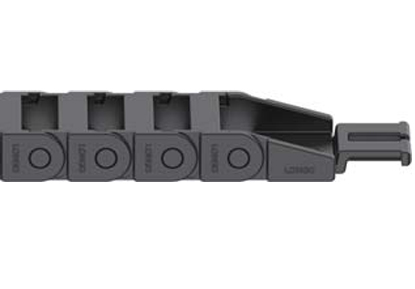

ZB接头

锁紧式

Bi[mm] ZB接头代码/带扎线板 ZB接头代码/不带扎线板 A[mm] B[mm] 齿数nz[1]
7 N070.07.12.Z* N070.07.12* – 8 1
10 N070.10.12.Z* N070.10.12* – 8 1
16 N070.16.12.Z* N070.16.12* – 8 2
20 N070.20.12.Z N070.20.12 – 8 2
30 N070.30.12.Z N070.30.12 22 – 3

a. 推荐用于竖直悬挂和站立应用

b. 可从底部、顶部两个位置固定

c. 选配一可集成C型槽来安装电缆夹或扎线板

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码：

默认安装形式：A1

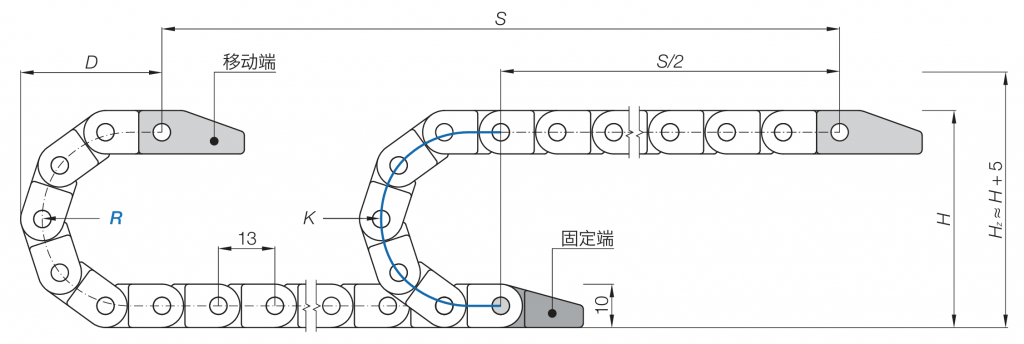

架空应用 短行程

拖链长度 LK = S/2+K

R

[mm]

 H

[mm]

 Hz

[mm]

 D

[mm]

 K

[mm]
015 40 45 40 80
018 46 51 43 85
028 66 71 53 120
038 86 91 63 150
048 106 111 73 180

架空应用 短行程

架空长度 ≤ 0.5 m
滑行距离 –
垂直悬挂 ≤ 3 m
垂直站立 ≤ 1 m
侧向架空 ≤ 0.2 m
速度/加速度 FLG ≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB ≤ 2 [m/s] / 4 [m/s² ]
滑行速度/加速度 –
