N05 拖链系列

  • - 一体式拖链 -
  • 不可打开

节距 P : 10 mm

内高 Hi : 5 mm

内宽 Bi : 5-10 mm

弯曲半径 R : 010-028 mm

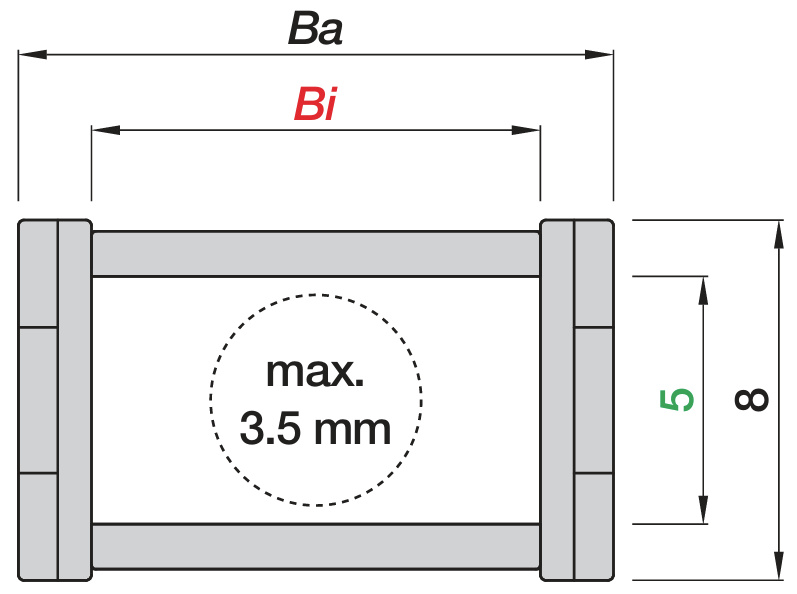

拖链代码 Bi [mm] Ba [mm] R [mm] 重量 [kg/m]
N05.05.R* 5 9 010|012|015|018|028 ≈0.04
N05.07.R* 7 11 010|012|015|018|028 ≈0.04
N05.10.R* 10 14 010|012|015|018|028 ≈0.05

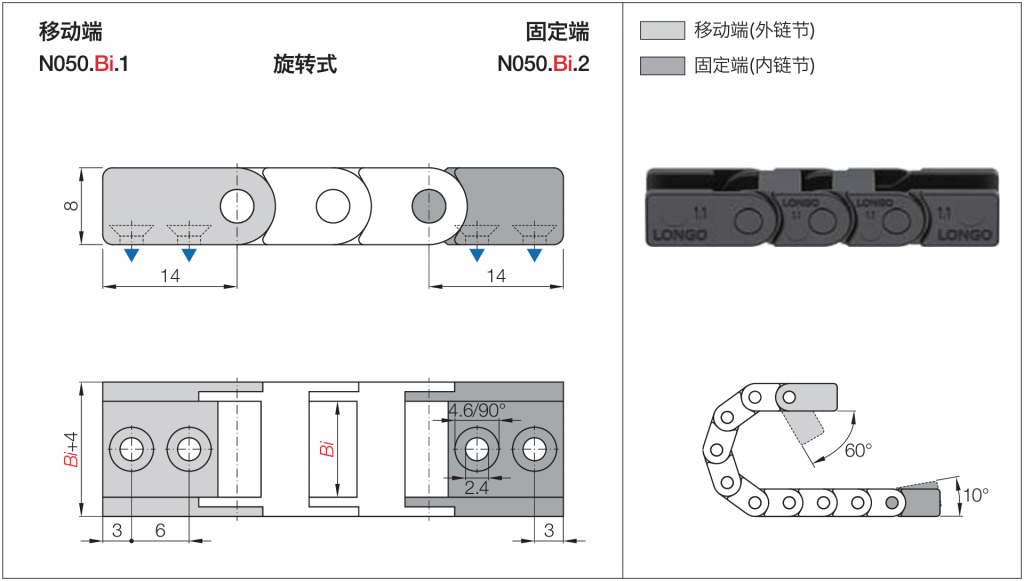

ZB接头

锁紧式

Bi[mm] ZB接头代码/不带扎线板
5 N050.05.12
7 N050.07.12
10 N050.10.12

请在接头代码尾部添加安装形式A1–A3 来完成整个接头代码： 默认安装形式：A1

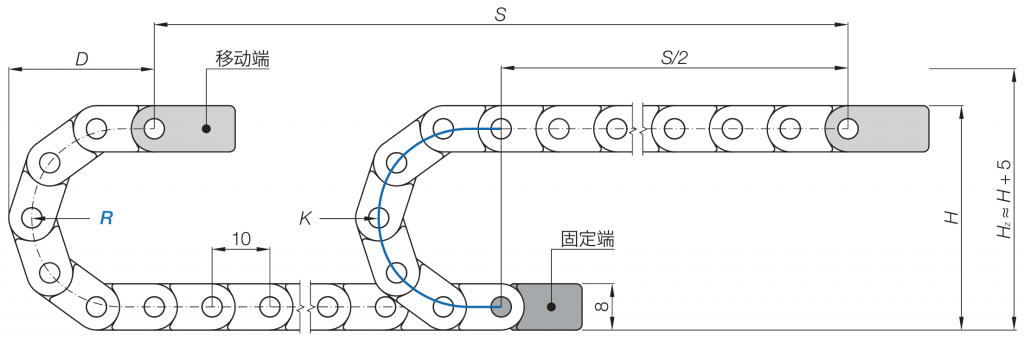

架空应用 短行程

拖链长度 Lk = S/2+K

R

[mm]

 H

[mm]

 Hz

[mm]

 D

[mm]

 K

[mm]
010 28 33 29 55
012 32 37 31 60
015 38 43 34 70
018 44 49 37 80
028 64 69 47 110

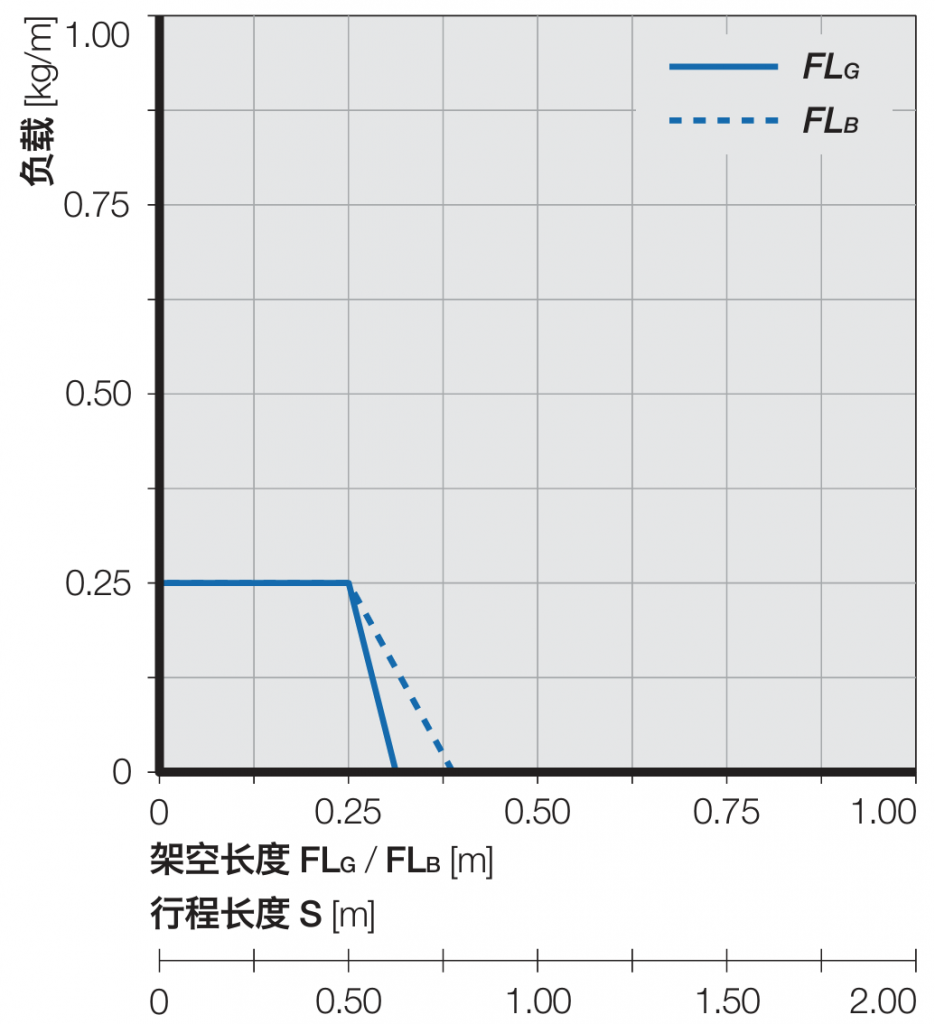

架空应用 短行程

架空长度 ≤ 0.4 m
滑行距离 –
垂直悬挂 ≤ 2 m
垂直站立 ≤ 0.5 m
侧向架空 ≤ 0.1 m
速度/加速度 FLG ≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB ≤ 2 [m/s] / 4 [m/s² ]
滑行速度/加速度 –
