- 开放式拖链 -
每节均带横杆

节距 P : 111 mm

内高 Hi : 80 mm

内宽 Bi : 75 - 500 mm

弯曲半径 R : 75 - 500 mm

拖链代码	Bi [mm]	Ba [mm]	R [mm]	重量 [kg/m]
G80.075.R	75	125	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 6.30
G80.100.R	100	150	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 6.45
G80.125.R	125	175	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 6.59
G80.150.R	150	200	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 6.74
G80.175.R	175	225	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 6.88
G80.200.R	200	250	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 7.03
G80.225.R	225	275	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 7.18
G80.250.R	250	325	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 7.32
G80.300.R	300	350	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 7.62
G80.350.R	350	400	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 7.90
G80.400.R	400	450	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 8.20
G80.450.R	450	500	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 8.48
G80.500.R	500	550	150 \| 175 \| 200 \| 250 \| 300 \| 350 \| 400 \| 450 \| 500 \| 600	≈ 8.78

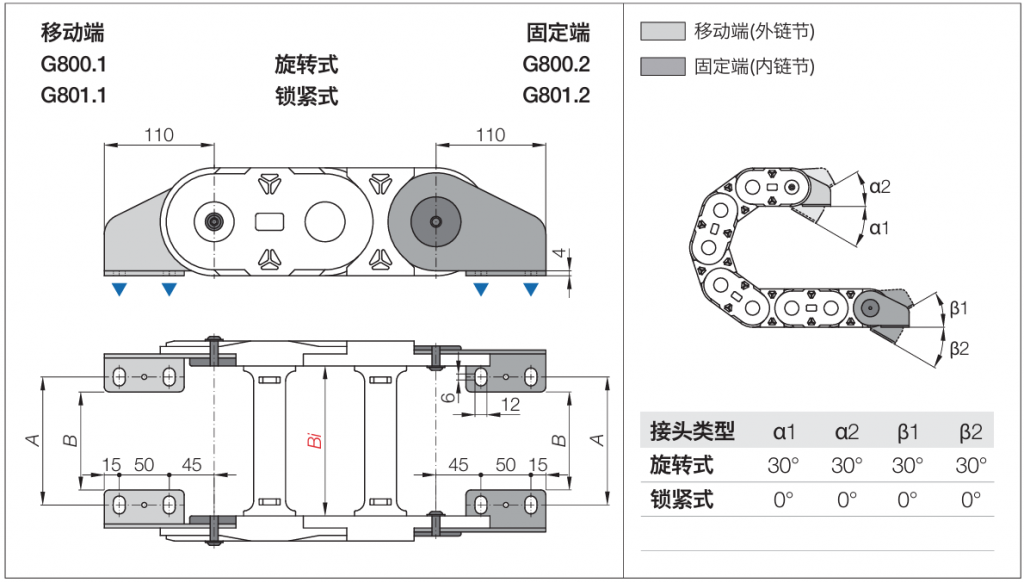

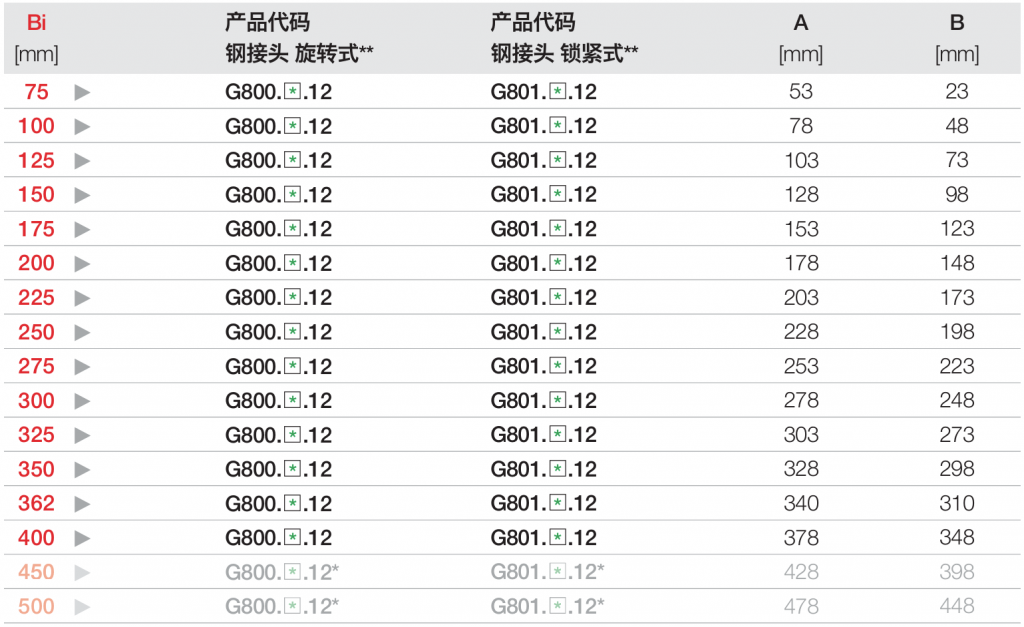

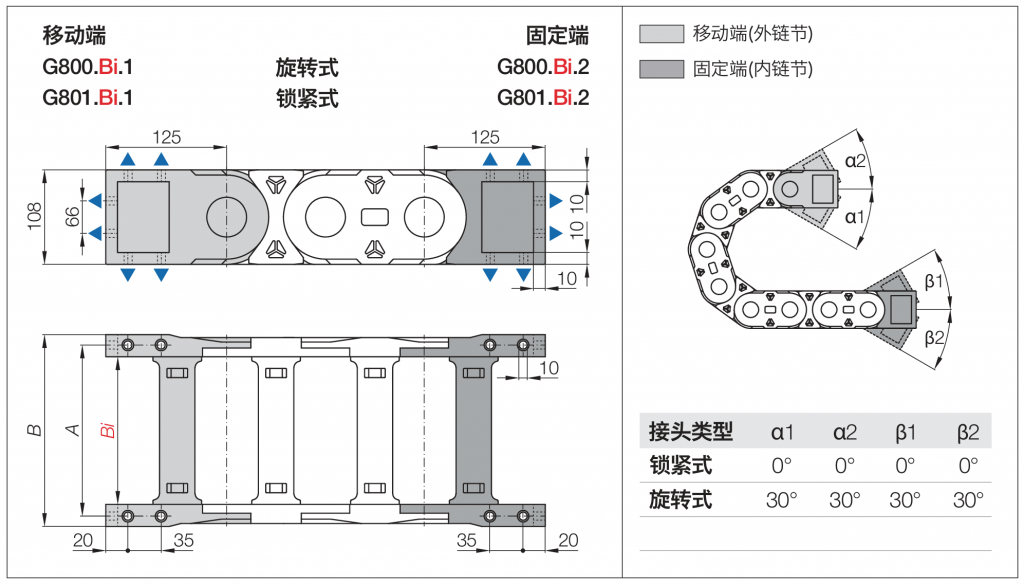

MFB接头

1. 活动式

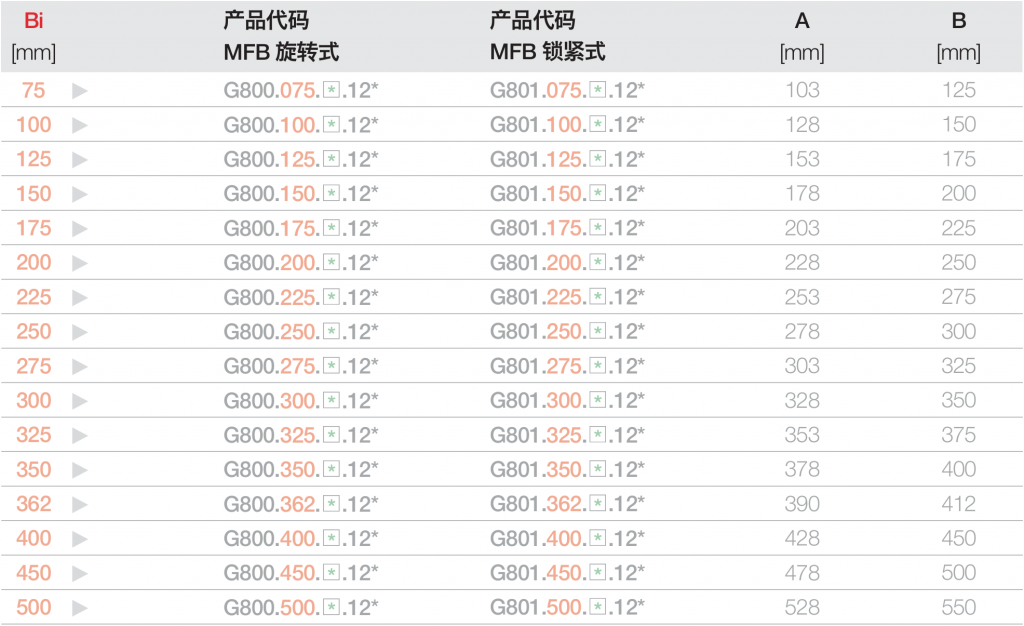

Bi [mm]	MFB接头代码活动式	A [mm]	B [mm]
100 ▶	G800T.100.□.12	128	150
150 ▶	G800T.150.□.12	178	200
200 ▶	G800T.200.□.12	228	250
250 ▶	G800T.250.□.12	278	300
300 ▶	G800T.300.□.12	328	350
350 ▶	G800T.350.□.12	378	400
400 ▶	G800T.400.□.12	428	450

■ 推荐用于架空和滑行应用

■ 可从底部、顶部、端面三个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板

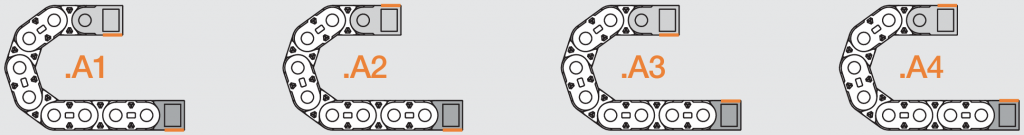

请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

2. 固定式

Bi [mm]	MFB接头代码活动式	A [mm]	B [mm]
100 ▶	G801T.100.□.12	128	150
150 ▶	G801T.150.□.12	178	200
200 ▶	G801T.200.□.12	228	250
250 ▶	G801T.250.□.12	278	300
300 ▶	G801T.300.□.12	328	350
350 ▶	G801T.350.□.12	378	400
400 ▶	G801T.400.□.12	428	450

■. 推荐用于竖直悬挂和站立应用
■. 可从底部、顶部、端面三个位置固定
■. 选配一可集成C型槽来安装电缆夹或扎线板

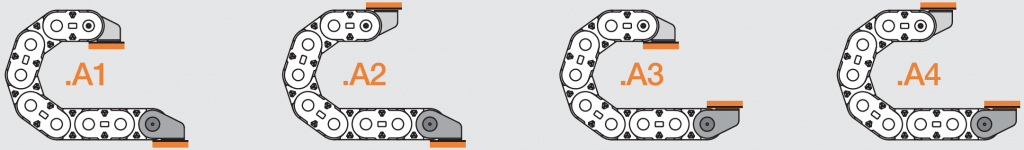

请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：C_min = 16 mm

活动竖隔片：ST80.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

锁紧竖隔片：ST80.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

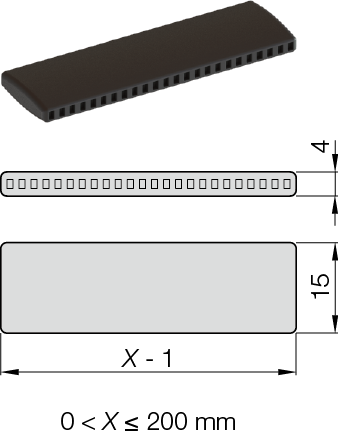

横隔片：SH40.X

■ 7 种不同高度可布置
■ 灵活的宽度：每2mm增量一个宽度
■ 带凹槽结构，避免横隔片的横向移动

架空应用 | 短行程

拖链长度 LK = S/2+K

R [mm]	H [mm]	D [mm]	K [mm]
150	408	371	695
175	458	396	775
200	508	421	855
250	608	471	1010
300	708	521	1165
350	808	571	1325
400	908	621	1480
450	1008	671	1640
500	1108	721	1795
600	1308	821	2110

滑行应用 | 长行程

拖链长度 LK = S/2+K1

R [mm]	H₁ [mm]	D₁ [mm]	K₁ [mm]	ΔC [mm]	n_R [1]
150	300	371	695	—	—
175	350	396	775	—	—
200	324	650	999	275	2
250	324	840	1332	415	2
300	324	1020	1665	550	3
350	324	1290	1998	760	3
400	324	1550	2442	980	3
450	324	1630	2664	1010	4
500	324	1890	3108	1220	4
600	324	2530	3996	1760	4

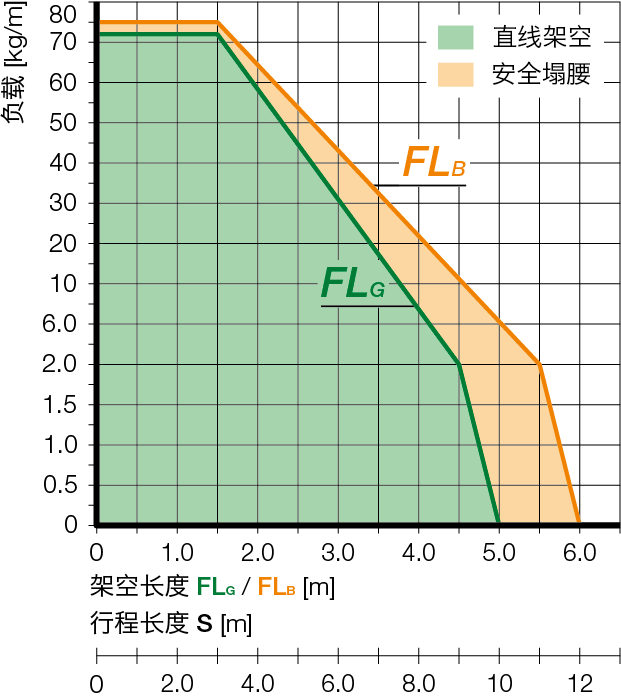

架空长度	≤ 6.0 m
滑行距离	≤ 350 m
垂直悬挂	≤ 100 m
垂直站立	≤ 6.0 m
侧向架空	≤ 3.0 m
速度/加速度 FLG	≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB	≤ 3 [m/s] / 6 [m/s² ]
滑行速度/加速度	≤ 5 [m/s] / 30 [m/s² ]
