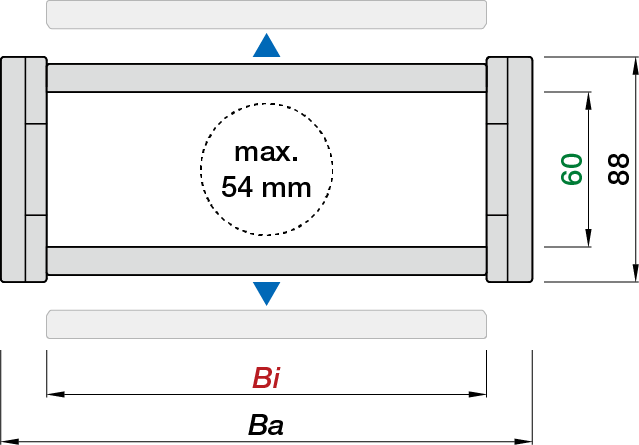

节距 P : 91 mm
内高 Hi : 60 mm
内宽 Bi : 100 - 400 mm
弯曲半径 R : 135 - 500 mm

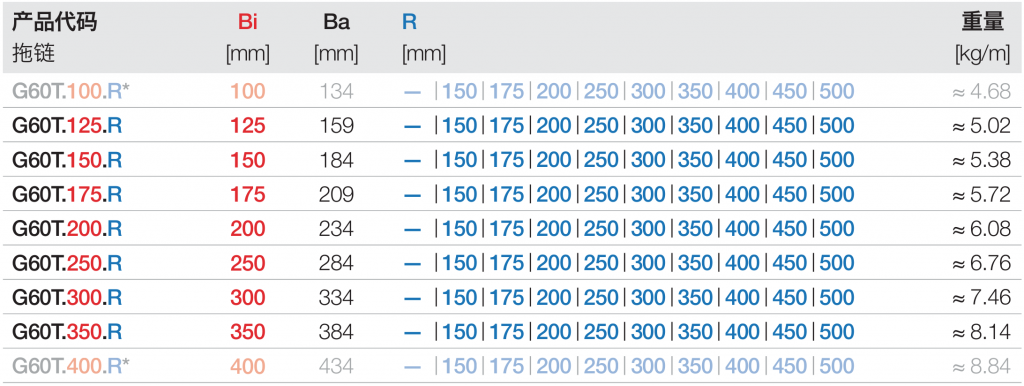

拖链代码
|
Bi[mm] |
Ba[mm] |
R[mm] |
重量 [kg/m] |
G60H.075.R | 75 | 109 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 3.62 |
G60H.100.R | 100 | 134 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 3.71 |
G60H.125.R | 125 | 159 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 3.79 |
G60H.150.R | 150 | 184 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 3.89 |
G60H.175.R | 175 | 209 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 3.97 |
G60H.200.R | 200 | 234 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 4.06 |
G60H.225.R | 225 | 259 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 4.16 |
G60H.250.R | 250 | 284 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 4.24 |
G60H.300.R | 300 | 334 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 4.43 |
G60H.350.R | 350 | 384 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 4.60 |
G60H.400.R | 400 | 434 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 4.78 |
G60H.450.R | 450 | 484 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 4.95 |
G60H.500.R | 500 | 534 | 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ≈ 5.13 |

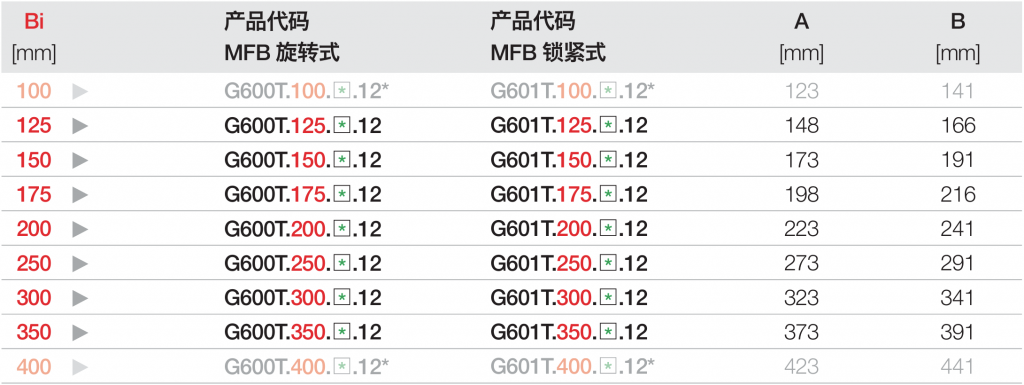

Bi [mm] |

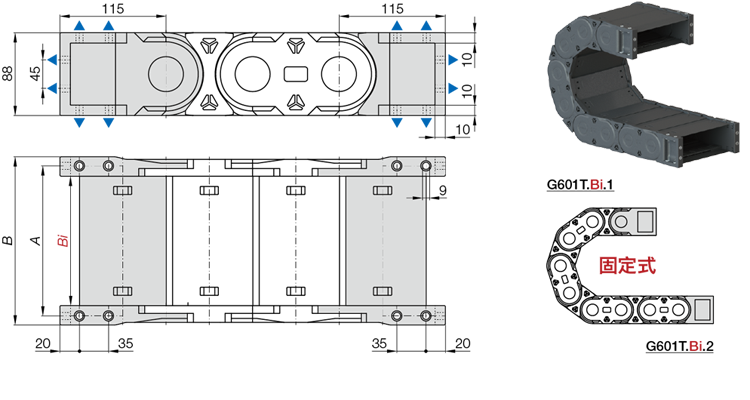

MFB接头代码 活动式
|
A [mm] |
B [mm] |
100 ▶ | G600T.100.□.12 | 123 | 141 |
125 ▶ | G600T.125.□.12 | 148 | 166 |
150 ▶ | G600T.150.□.12 | 173 | 191 |
175 ▶ | G600T.175.□.12 | 198 | 216 |
200 ▶ | G600T.200.□.12 | 223 | 241 |
250 ▶ | G600T.250.□.12 | 273 | 291 |
300 ▶ | G600T.300.□.12 | 323 | 341 |
350 ▶ | G600T.350.□.12 | 373 | 391 |
400 ▶ | G600T.400.□.12 | 423 | 441 |

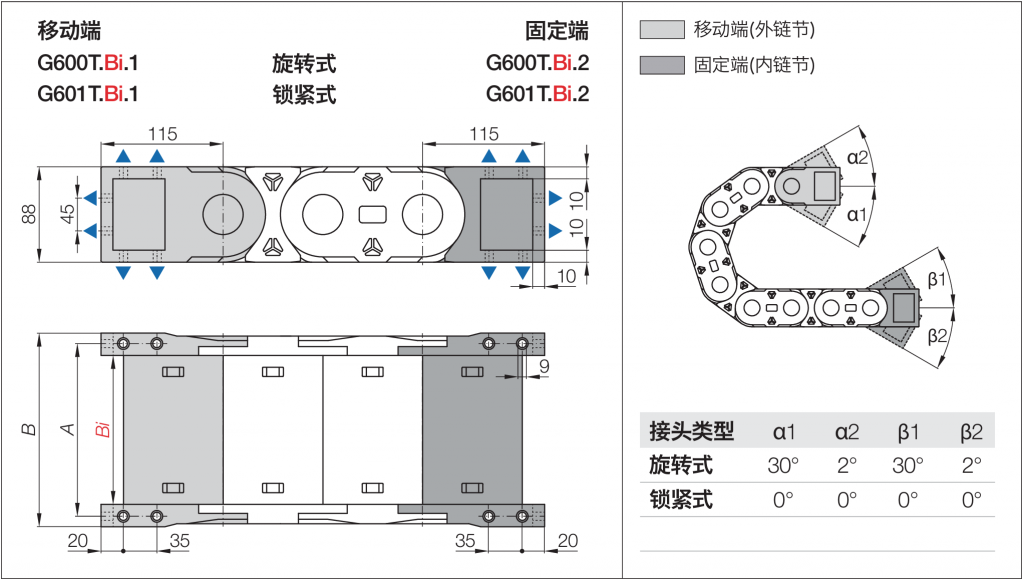

■ 推荐用于架空和滑行应用
■ 可从底部、顶部、端面三个位置固定
■ 选配 — 可集成C型槽来安装电缆夹或扎线板
请在□内填入1或2来完成整个接头代码:
1 = 链节数为奇数
2 = 链节数为偶数
Bi [mm] |
MFB接头代码 活动式
|
A [mm] |
B [mm] |
100 ▶ | G601T.100.□.12 | 123 | 141 |
125 ▶ | G601T.125.□.12 | 148 | 166 |
150 ▶ | G601T.150.□.12 | 173 | 191 |
175 ▶ | G601T.175.□.12 | 198 | 216 |
200 ▶ | G601T.200.□.12 | 223 | 241 |
250 ▶ | G601T.250.□.12 | 273 | 291 |
300 ▶ | G601T.300.□.12 | 323 | 341 |
350 ▶ | G601T.350.□.12 | 373 | 391 |
400 ▶ | G601T.400.□.12 | 423 | 441 |
■. 推荐用于竖直悬挂和站立应用
■. 可从底部、顶部、端面三个位置固定
■. 选配一可集成C型槽来安装电缆夹或扎线板
请在□内填入1或2来完成整个接头代码:
1 = 链节数为奇数
2 = 链节数为偶数

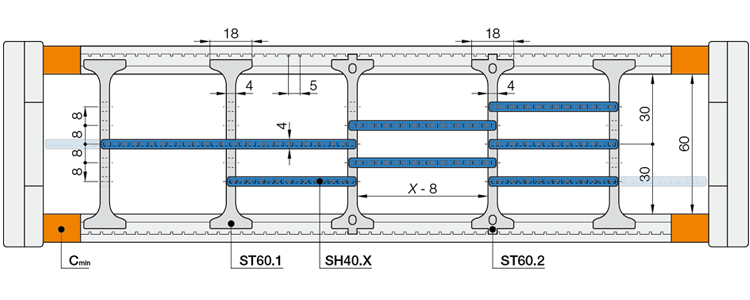

标准配置:每2节拖链装一组隔片
竖隔片与侧板内侧的最小间距:Cmin = 0 mm

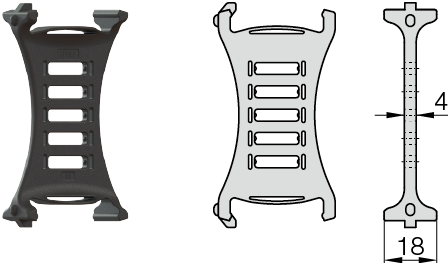

活动竖隔片:ST60.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角,可靠地安装在横杆上
■ 带凸起结构,避免横隔片的横向移动

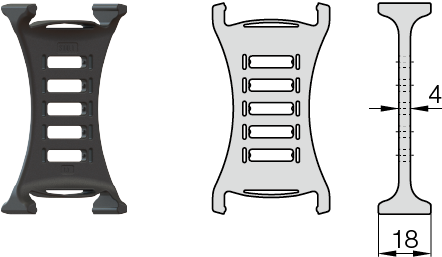

锁紧竖隔片:ST60.2
■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角,可靠地安装在横杆上
■ 带凸起结构,避免横隔片的横向移动

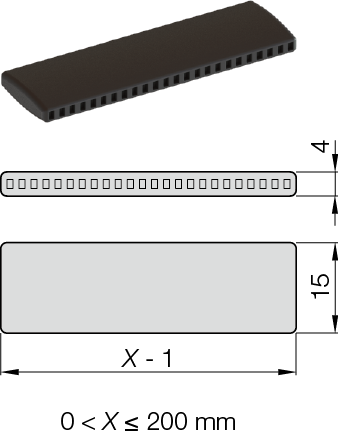

横隔片:SH40.X
■5 种不同高度可布置
■ 灵活的宽度:每2mm增量一个宽度
■ 带凹槽结构,避免横隔片的横向移动

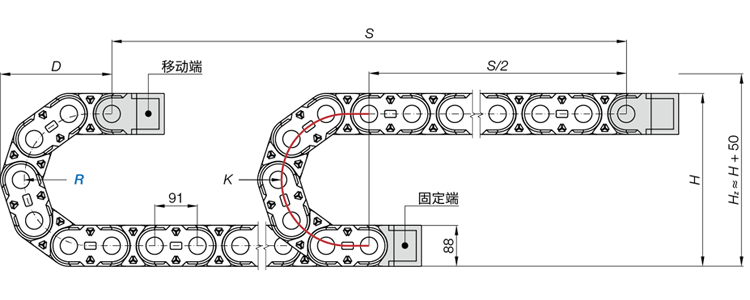

拖链长度 LK = S/2+K
R [mm] |
H [mm] |
D [mm] |
K [mm] |
175 | 438 | 356 | 735 |
200 | 488 | 381 | 815 |
250 | 588 | 431 | 970 |
300 | 688 | 481 | 1125 |
350 | 788 | 531 | 1285 |
400 | 888 | 581 | 1440 |
450 | 988 | 631 | 1600 |
500 | 1088 | 681 | 1755 |

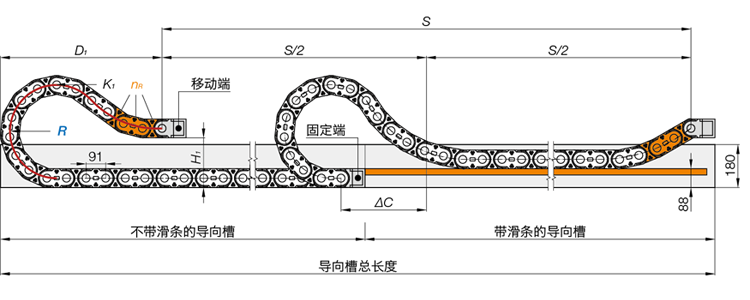

拖链长度 LK = S/2+K1
R [mm] |
H1 [mm] |
D1 [mm] |
K1 [mm] |
ΔC [mm] |
nR [1]
|
175 | 264 | 560 | 910 | 240 | 2 |
200 | 264 | 690 | 1092 | 335 | 2 |
250 | 264 | 850 | 1365 | 455 | 3 |
300 | 264 | 1080 | 1729 | 630 | 3 |
350 | 264 | 1390 | 2184 | 890 | 3 |
400 | 264 | 1460 | 2457 | 920 | 4 |
450 | 264 | 1770 | 2912 | 1180 | 4 |
500 | 264 | 2090 | 3276 | 1450 | 4 |
架空长度 |
≤ 5.0 m |
滑行距离 |
≤ 350 m |
垂直悬挂 |
≤ 100 m |
垂直站立 |
≤ 6.0 m |
侧向架空 | ≤ 2.5 m |
速度/加速度 FLG |
≤ 10 [m/s] / 50 [m/s² ] |
速度/加速度 FLB |
≤ 3 [m/s] / 6 [m/s² ] |
滑行速度/加速度 | ≤ 5 [m/s] / 30 [m/s² ] |
