G60H拖链系列

  • - 开放式拖链 -
  • 每2节带横杆

节距 P : 91 mm

内高 Hi : 60 mm

内宽 Bi : 75 - 500 mm

弯曲半径 R : 135 - 500 mm

拖链代码 Bi[mm] Ba[mm] R[mm] 重量

[kg/m]
G60H.075.R 75 109 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 3.62
G60H.100.R 100 134 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 3.71
G60H.125.R 125 159 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 3.79
G60H.150.R 150 184 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 3.89
G60H.175.R 175 209 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 3.97
G60H.200.R 200 234 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 4.06
G60H.225.R 225 259 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 4.16
G60H.250.R 250 284 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 4.24
G60H.300.R 300 334 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 4.43
G60H.350.R 350 384 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 4.60
G60H.362.R 362 396 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 4.64
G60H.400.R 400 434 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 4.78
G60H.450.R 450 484 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 4.95
G60H.500.R 500 534 135 | 150 | 175 | 200 | 250 | 300 | 350 | 400 | 450 | 500 ≈ 5.13

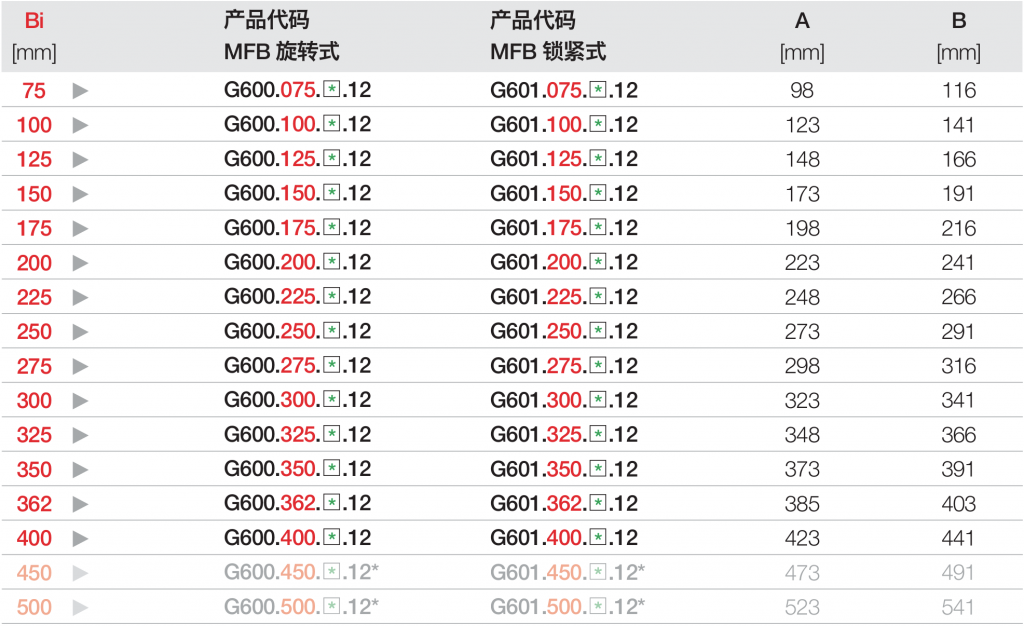

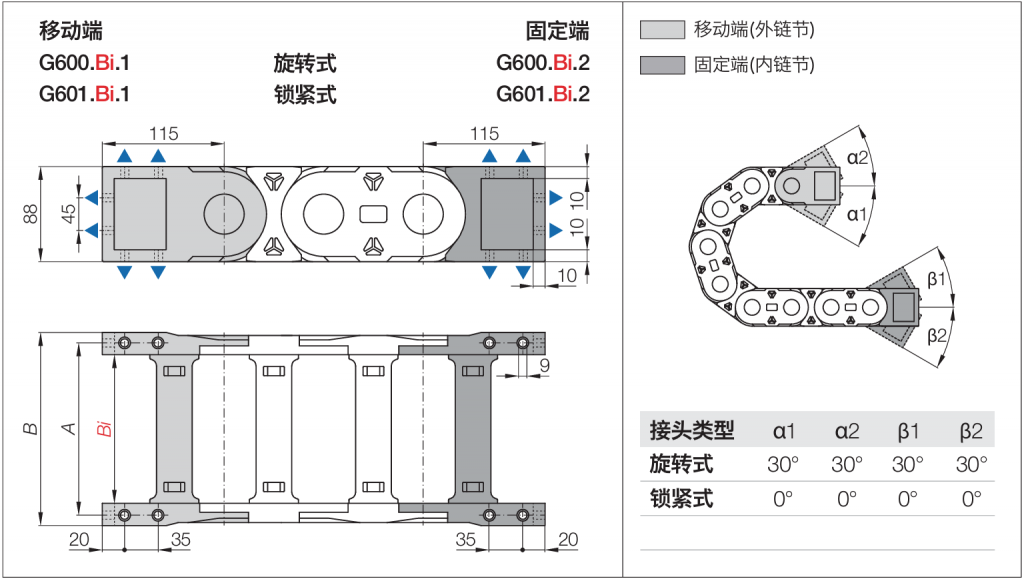

MFB开放式接头

锁紧式/旋转式

a. ZB锁紧式接头：推荐用于架空，竖直悬挂和站立应用

b. 可从底部、顶部、端面三个位置固定

c. 可选配扎线板用来固定线缆

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码： 默认安装形式：A1



标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：Cmin = 16 mm



活动竖隔片：ST60.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动



锁紧竖隔片：ST60.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

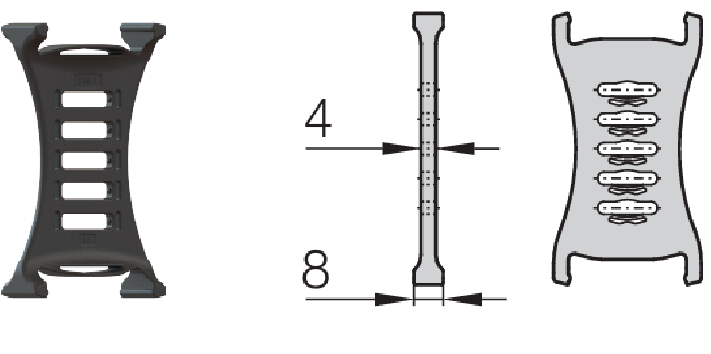

锁紧竖隔片：窄型竖隔片：ST60.3

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 窄基角，高效利用空间
■ 带凸起结构，避免横隔片的横向移动



横隔片：SH40.X

■5 种不同高度可布置
■ 灵活的宽度：每2mm增量一个宽度
■ 带凹槽结构，避免横隔片的横向移动

架空应用 | 短行程

拖链长度 LK = S/2+K



R

[mm]

H

[mm]

D

[mm]

K

[mm]
135 358 316 610
150 388 331 655
175 438 356 735
200 488 381 815
250 588 431 970
300 688 481 1125
350 788 531 1285
400 888 581 1440
450 988 631 1600
500 1088 681 1755



滑行应用 | 长行程

拖链长度 LK = S/2+K1

R

[mm]

H1

[mm]

D1

[mm]

K1

[mm]

ΔC

[mm]

nR

[1]


135 270 316 610 — —
150 264 500 819 210 2
175 264 560 910 240 2
200 264 690 1092 335 2
250 264 850 1365 455 3
300 264 1080 1729 630 3
350 264 1390 2184 890 3
400 264 1460 2457 920 4
450 264 1770 2912 1180 4
500 264 2090 3276 1450 4

架空长度
 ≤ 5.0 m
滑行距离

≤ 350 m
垂直悬挂

≤ 100 m
垂直站立

≤ 6.0 m
侧向架空 ≤ 2.5 m
速度/加速度 FLG

≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB

≤ 3 [m/s] / 6 [m/s² ]
滑行速度/加速度 ≤ 5 [m/s] / 30 [m/s² ]
