节距 P : 67 mm
内高 Hi : 44 mm
内宽 Bi : 50 - 300 mm
弯曲半径 R : 125 - 350 mm
拖链代码 |
Bi[mm] |
Ba[mm] |
R[mm] |
重量 [kg/m] |
G44T.050.R | 50 | 76 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 2.26 |
G44T.075.R | 75 | 101 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 2.48 |
G44T.100.R | 100 | 126 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 2.70 |
G44T.125.R | 125 | 151 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 2.91 |
G44T.150.R | 150 | 176 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 3.13 |
G44T.175.R | 175 | 201 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 3.34 |
G44T.200.R | 200 | 226 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 3.55 |
G44T.250.R | 250 | 276 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 3.99 |
G44T.300.R | 300 | 326 | 125 | 150 | 175 | 200 | 225 | 250 | 300 | 350 | ≈ 4.42 |
Bi [mm] |

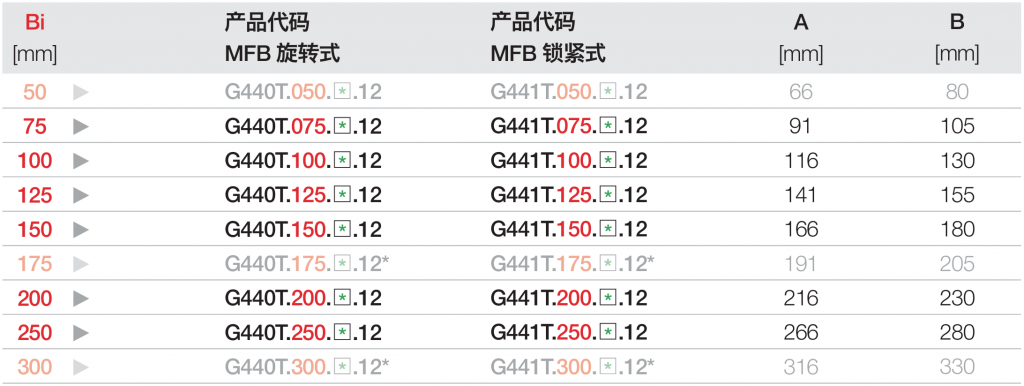

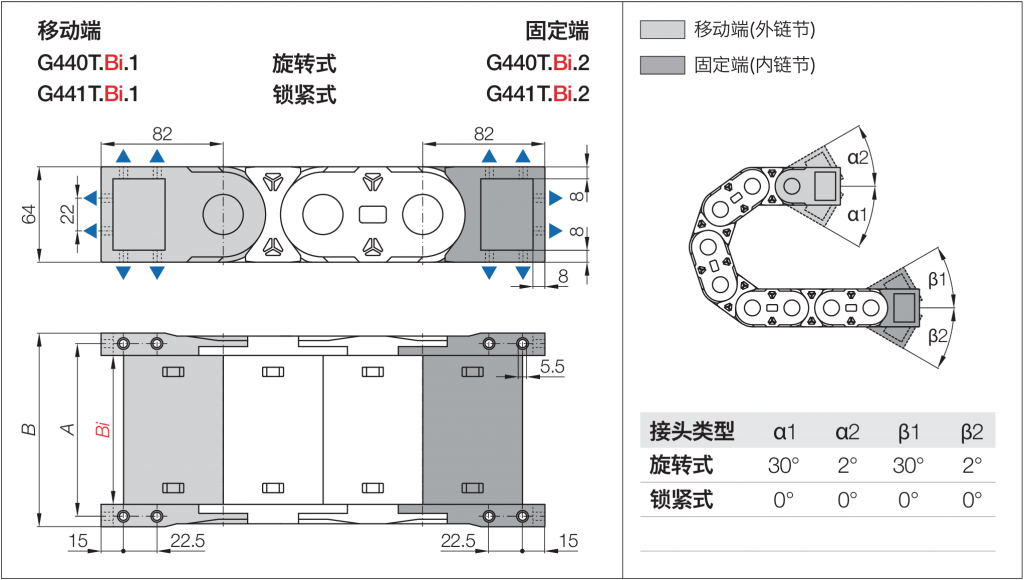

MFB接头代码 活动式
|
A [mm] |
B [mm] |
50 ▶ | G440T.050.□.12 | 66 | 80 |
75 ▶ | G440T.075.□.12 | 91 | 105 |
100 ▶ | G440T.100.□.12 | 116 | 130 |
125 ▶ | G440T.125.□.12 | 141 | 155 |
150 ▶ | G440T.150.□.12 | 166 | 180 |
175 ▶ | G440T.175.□.12 | 191 | 205 |
200 ▶ | G440T.200.□.12 | 216 | 230 |
250 ▶ | G440T.250.□.12 | 266 | 280 |
300 ▶ | G440T.300.□.12 | 316 | 330 |

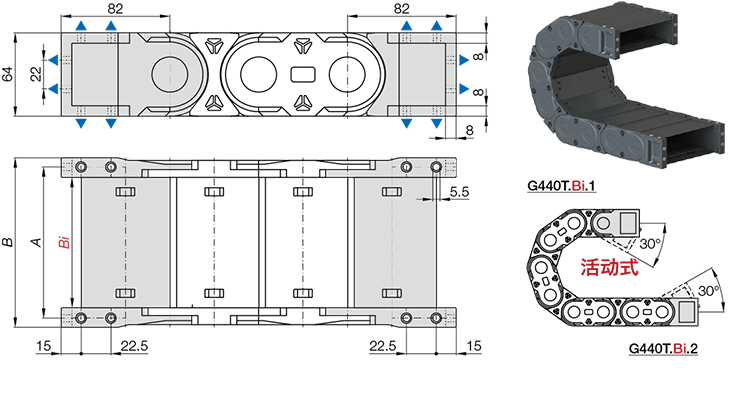

■ 推荐用于架空和滑行应用
■ 可从底部、顶部、端面三个位置固定
■ 选配 — 可集成C型槽来安装电缆夹或扎线板
请在□内填入1或2来完成整个接头代码:
1 = 链节数为奇数
2 = 链节数为偶数
Bi [mm] |
MFB接头代码 活动式
|
A [mm] |
B [mm] |
50 ▶ | G441T.050.□.12 | 66 | 80 |
75 ▶ | G441T.075.□.12 | 91 | 105 |
100 ▶ | G441T.100.□.12 | 116 | 130 |
125 ▶ | G441T.125.□.12 | 141 | 155 |
150 ▶ | G441T.150.□.12 | 166 | 180 |
175 ▶ | G441T.175.□.12 | 191 | 205 |
200 ▶ | G441T.200.□.12 | 216 | 230 |
250 ▶ | G441T.250.□.12 | 266 | 280 |
300 ▶ | G441T.300.□.12 | 316 | 330 |

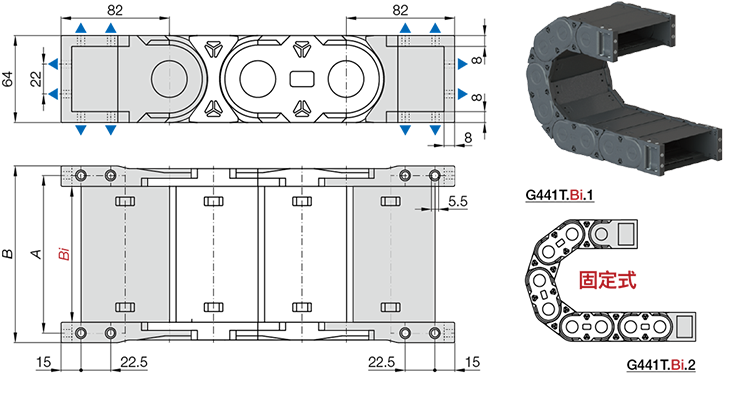

■. 推荐用于竖直悬挂和站立应用
■. 可从底部、顶部、端面三个位置固定
■. 选配一可集成C型槽来安装电缆夹或扎线板
请在□内填入1或2来完成整个接头代码:
1 = 链节数为奇数
2 = 链节数为偶数
标准配置:每2节拖链装一组隔片
竖隔片与侧板内侧的最小间距:Cmin = 0 mm
活动竖隔片:ST44.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角,可靠地安装在横杆上
■ 带凸起结构,避免横隔片的横向移动
锁紧竖隔片:ST44.2
■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角,可靠地安装在横杆上
■ 带凸起结构,避免横隔片的横向移动
横隔片:SH40.X
■3 种不同高度可布置
■ 灵活的宽度:每2mm增量一个宽度
■ 带凹槽结构,避免横隔片的横向移动
拖链长度 LK = S/2+K
R [mm] |
H [mm] |
D [mm] |
K [mm] |
125 | 314 | 258 | 530 |
150 | 364 | 283 | 610 |
175 | 414 | 308 | 685 |
200 | 464 | 333 | 765 |
225 | 514 | 358 | 845 |
250 | 564 | 383 | 920 |
300 | 664 | 433 | 1080 |
350 | 764 | 483 | 1235 |
拖链长度 LK = S/2+K1
R [mm] |
H1 [mm] |
D1 [mm] |
K1 [mm] |
ΔC [mm] |
nR [1]
|
125 | 192 | 400 | 603 | 170 | 2 |
150 | 192 | 560 | 871 | 305 | 2 |
175 | 192 | 710 | 1072 | 440 | 2 |
200 | 192 | 760 | 1206 | 450 | 3 |
225 | 192 | 850 | 1340 | 520 | 3 |
250 | 192 | 1010 | 1541 | 650 | 3 |
300 | 192 | 1140 | 1876 | 730 | 4 |
350 | 192 | 1450 | 2278 | 990 | 4 |
架空长度 |
≤ 4.0 m |
滑行距离 |
≤ 250 m |
垂直悬挂 |
≤ 100 m |
垂直站立 |
≤ 6.0 m |
侧向架空 | ≤ 2.0 m |
速度/加速度 FLG |
≤ 10 [m/s] / 50 [m/s² ] |
速度/加速度 FLB |
≤ 3 [m/s] / 6 [m/s² ] |
滑行速度/加速度 | ≤ 5 [m/s] / 30 [m/s² ] |
