G44拖链系列

- 开放式拖链 -
每节均带横杆

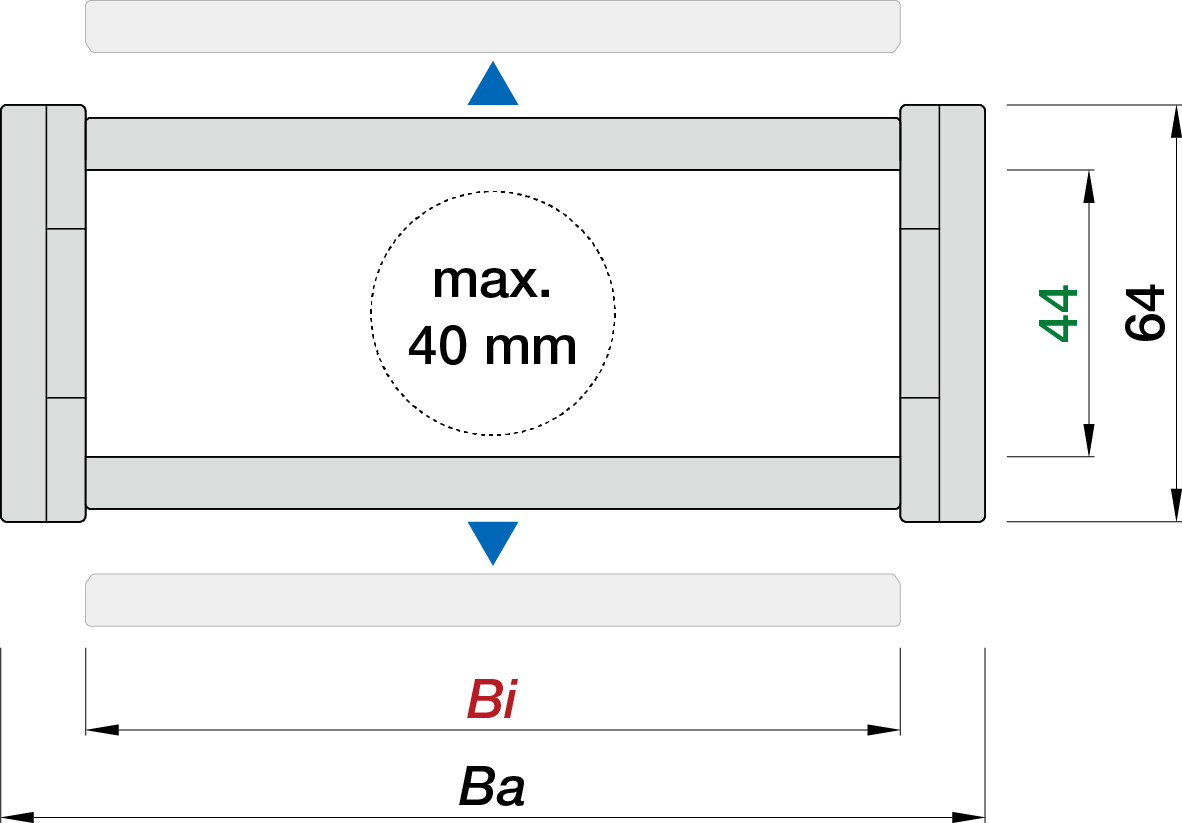

节距 P : 67 mm

内高 Hi : 44 mm

内宽 Bi : 50 - 400 mm

弯曲半径 R : 75 - 350 mm

拖链代码	Bi[mm]	Ba[mm]	R[mm]	重量 [kg/m]
G44.050.R	50	76	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 2.08
G44.075.R	75	101	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 2.20
G44.100.R	100	126	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 2.32
G44.125.R	125	151	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 2.44
G44.150.R	150	176	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 2.57
G44.175.R	175	201	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 2.69
G44.200.R	200	226	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 2.81
G44.225.R	225	251	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 2.93
G44.250.R	250	276	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 3.05
G44.275.R	275	301	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 3.17
G44.300.R	300	326	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 3.30
G44.350.R	350	376	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 3.54
G44.400.R	400	426	075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300 \| 350	≈ 3.78

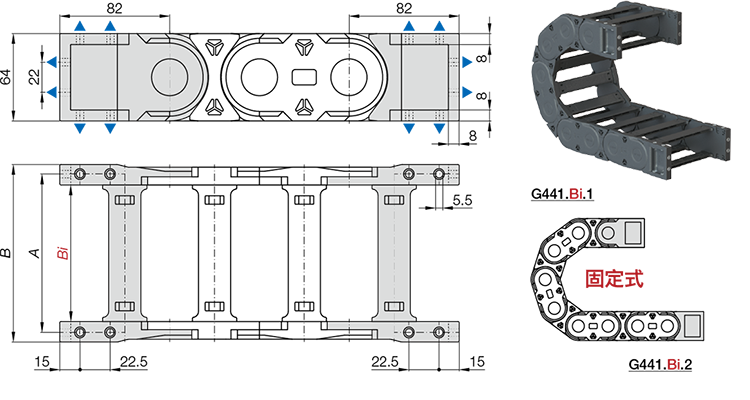

MFB接头

1. 活动式

Bi [mm]	MFB接头代码活动式	A [mm]	B [mm]
50 ▶	G440.050.□.12	66	80
75 ▶	G440.075.□.12	91	105
100 ▶	G440.100.□.12	116	130
125 ▶	G440.125.□.12	141	155
150 ▶	G440.150.□.12	166	180
175 ▶	G440.175.□.12	191	205
200 ▶	G440.200.□.12	216	230
225 ▶	G440.225.□.12	241	255
250 ▶	G440.250.□.12	266	280
275 ▶	G440.275.□.12	291	305
300 ▶	G440.300.□.12	316	330
350 ▶	G440.350.□.12	366	380
400 ▶	G440.400.□.12	416	430

■ 推荐用于架空和滑行应用

■ 可从底部、顶部、端面三个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板

请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

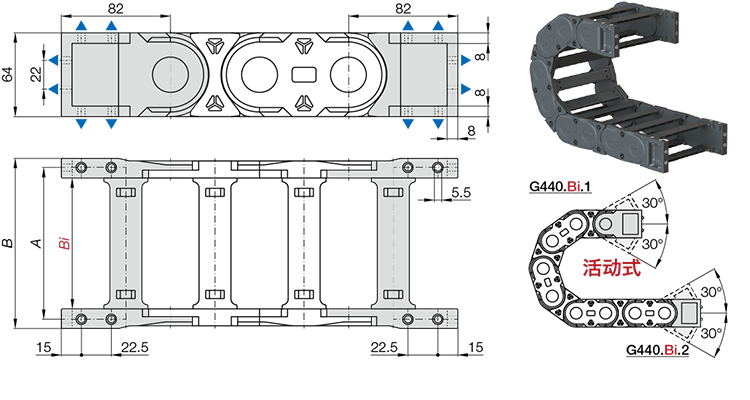

2. 固定式

Bi [mm]	MFB接头代码活动式	A [mm]	B [mm]
50 ▶	G441.050.□.12	66	80
75 ▶	G441.075.□.12	91	105
100 ▶	G441.100.□.12	116	130
125 ▶	G441.125.□.12	141	155
150 ▶	G441.150.□.12	166	180
175 ▶	G441.175.□.12	191	205
200 ▶	G441.200.□.12	216	230
225 ▶	G441.225.□.12	241	255
250 ▶	G441.250.□.12	266	280
275 ▶	G441.275.□.12	291	305
300 ▶	G441.300.□.12	316	330
350 ▶	G441.350.□.12	366	380
400 ▶	G441.400.□.12	416	430

■. 推荐用于竖直悬挂和站立应用
■. 可从底部、顶部、端面三个位置固定
■. 选配一可集成C型槽来安装电缆夹或扎线板

请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

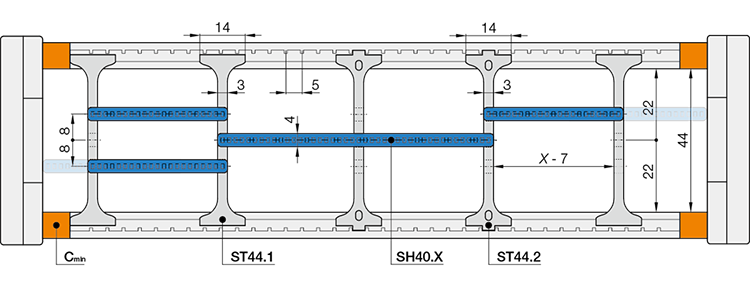

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：C_min = 8 mm

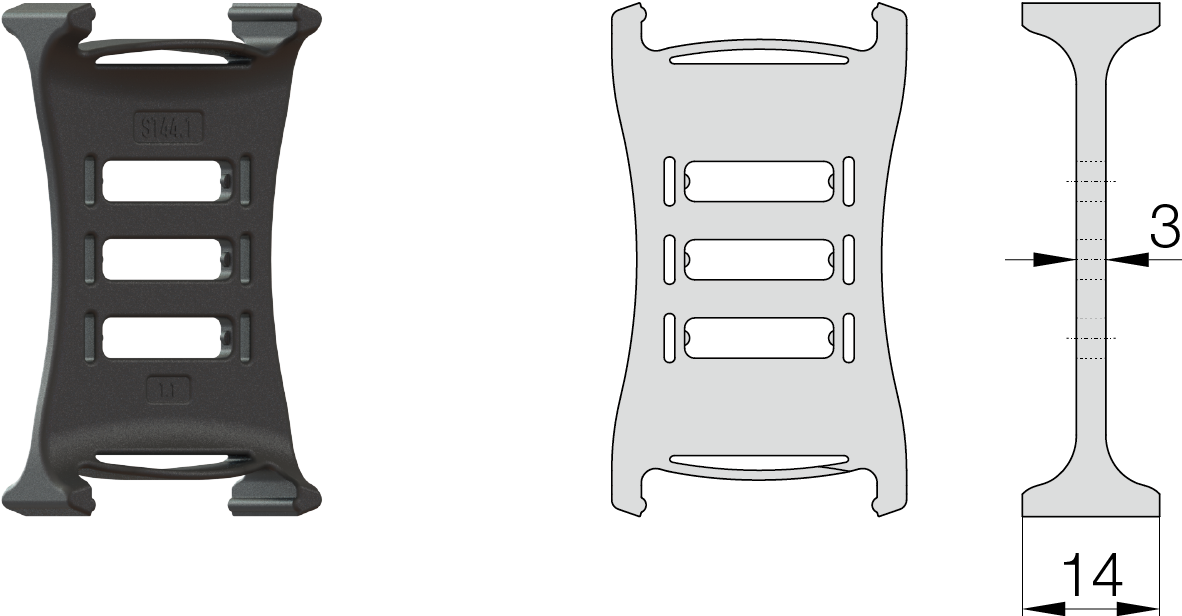

活动竖隔片：ST44.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

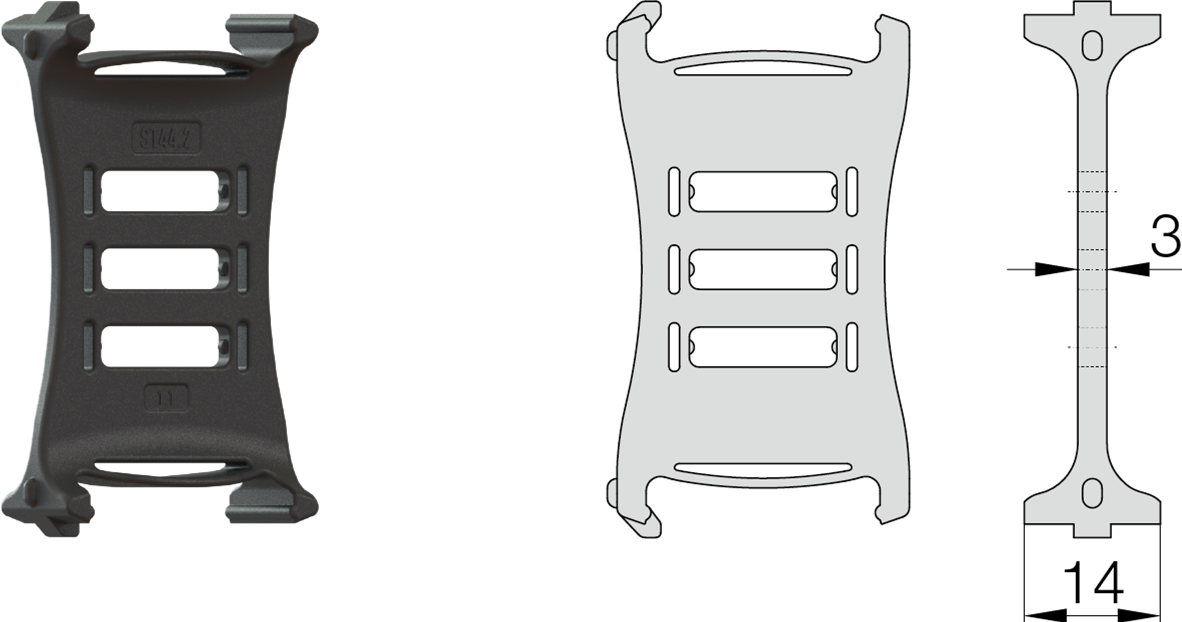

锁紧竖隔片：ST44.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

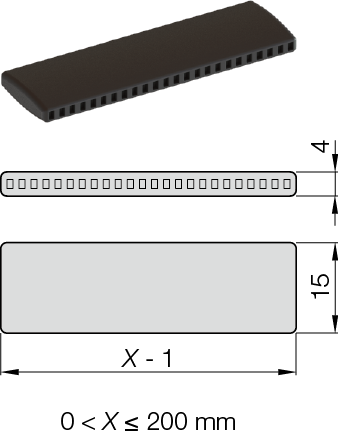

横隔片：SH40.X

■3 种不同高度可布置
■ 灵活的宽度：每2mm增量一个宽度
■ 带凹槽结构，避免横隔片的横向移动

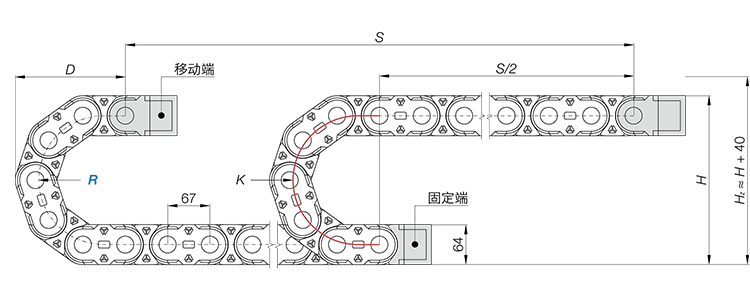

架空应用 | 短行程

拖链长度 LK = S/2+K

R [mm]	H [mm]	D [mm]	K [mm]
075	214	208	370
100	264	233	450
125	314	258	530
150	364	283	610
175	414	308	685
200	464	333	765
225	514	358	845
250	564	383	920
300	664	433	1080
350	764	483	1235

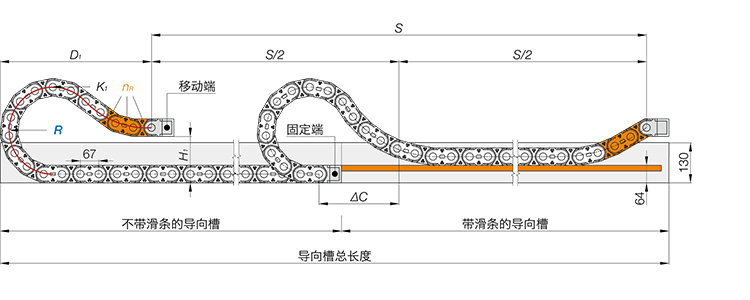

滑行应用 | 长行程

拖链长度 LK = S/2+K1

R [mm]	H₁ [mm]	D₁ [mm]	K₁ [mm]	ΔC [mm]	n_R [1]
075	150	208	370	—	—
100	200	233	450	—	—
125	192	400	603	170	2
150	192	560	871	305	2
175	192	710	1072	440	2
200	192	760	1206	450	3
225	192	850	1340	520	3
250	192	1010	1541	650	3
300	192	1140	1876	730	4
350	192	1450	2278	990	4

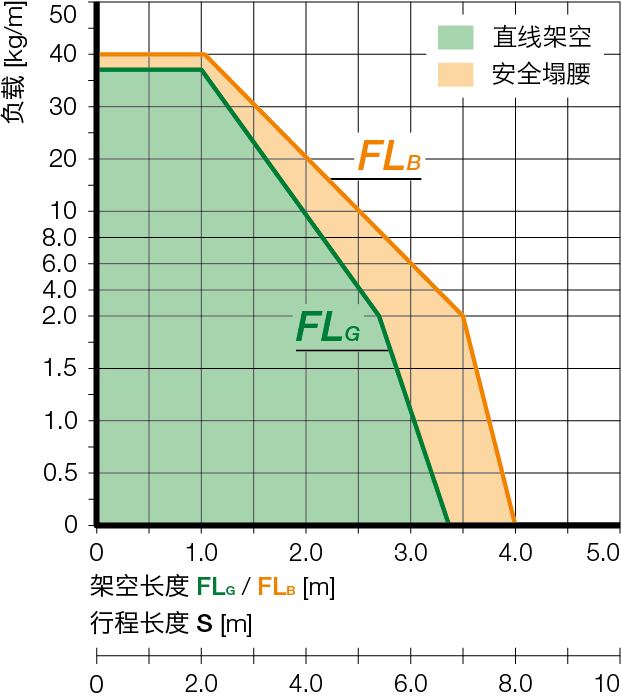

架空长度	≤ 4.0 m
滑行距离	≤ 250 m
垂直悬挂	≤ 100 m
垂直站立	≤ 6.0 m
侧向架空	≤ 2.0 m
速度/加速度 FLG	≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB	≤ 3 [m/s] / 6 [m/s² ]
滑行速度/加速度	≤ 5 [m/s] / 30 [m/s² ]
