G34T拖链系列

产品展示

拖链系列

CableFix 去应力元件

导向槽系统

客户定制

- 封闭式拖链 -
防尘防碎屑

节距 P : 56 mm

内高 Hi : 34 mm

内宽 Bi : 50 - 300 mm

弯曲半径 R : 125 - 300 mm

拖链代码	Bi [mm]	Ba [mm]	R [mm]	重量 [kg/m]
G34T.050.R	50	72	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 1.80
G34T.075.R	75	97	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.03
G34T.100.R	100	122	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.26
G34T.125.R	125	147	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.48
G34T.150.R	150	172	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.71
G34T.175.R	175	197	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.93
G34T.200.R	200	222	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 3.15
G34T.250.R	250	272	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 3.61
G34T.300.R	300	322	125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 4.06

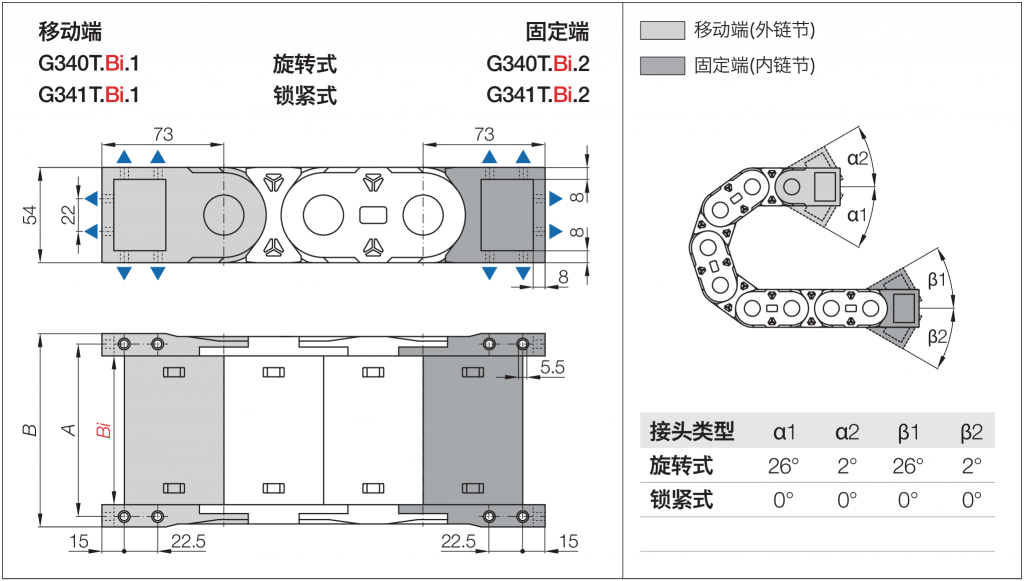

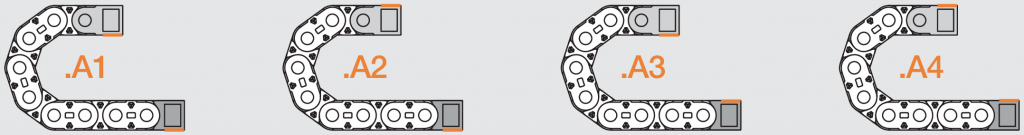

MFB接头

1. 活动式

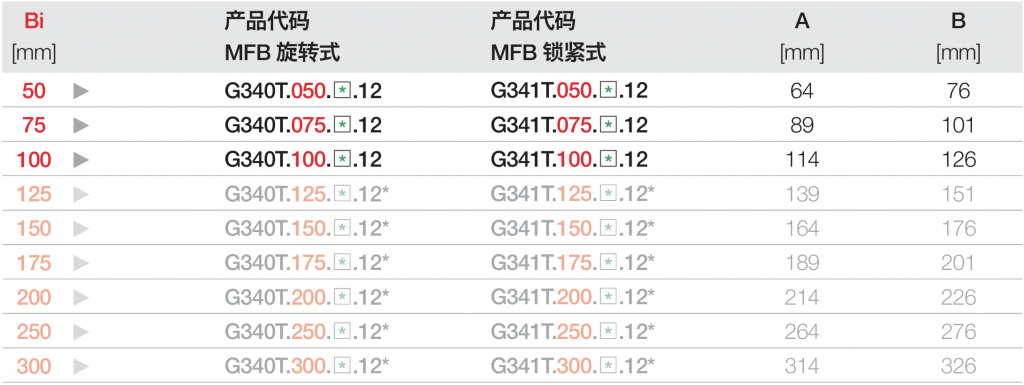

Bi [mm]	MFB接头代码活动式	A [mm]	B [mm]
50 ▶	G340T.050.□.12	64	76
75 ▶	G340T.075.□.12	89	101
100 ▶	G340T.100.□.12	114	126
125 ▶	G340T.125.□.12	139	151
150 ▶	G340T.150.□.12	164	176
175 ▶	G340T.175.□.12	189	201
200 ▶	G340T.200.□.12	214	226
250 ▶	G340T.250.□.12	264	276
300 ▶	G340T.300.□.12	314	326

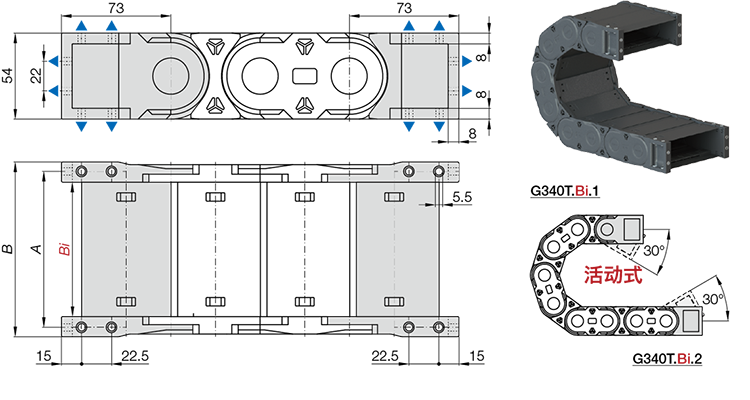

■ 推荐用于架空和滑行应用

■ 可从底部、顶部、端面三个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板

请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

2. 固定式

Bi [mm]	MFB接头代码活动式	A [mm]	B [mm]
50 ▶	G341.050.□.12	64	76
75 ▶	G341.075.□.12	89	101
100 ▶	G341.100.□.12	114	126
125 ▶	G341.125.□.12	139	151
150 ▶	G341.150.□.12	164	176
175 ▶	G341.175.□.12	189	201
200 ▶	G341.200.□.12	214	226
225 ▶	G341.225.□.12	239	251
250 ▶	G341.250.□.12	264	276
275 ▶	G341.275.□.12	289	301
300 ▶	G341.300.□.12	314	326
350 ▶	G341.350.□.12	364	376
400 ▶	G341.400.□.12	414	426

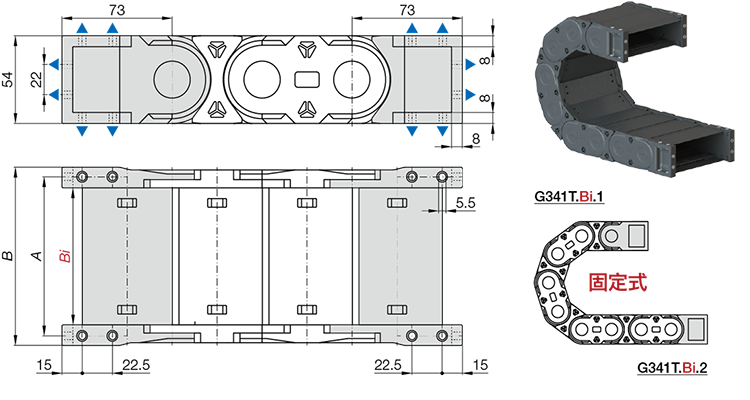

■. 推荐用于竖直悬挂和站立应用
■. 可从底部、顶部、端面三个位置固定
■. 选配一可集成C型槽来安装电缆夹或扎线板

请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：C_min = 0 mm

活动竖隔片：ST34.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

锁紧竖隔片：ST34.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

横隔片：SH40.X

■3 种不同高度可布置
■ 灵活的宽度：每2mm增量一个宽度
■ 带凹槽结构，避免横隔片的横向移动

架空应用 | 短行程

拖链长度 LK = S/2+K

R [mm]	H [mm]	D [mm]	K [mm]
125	304	236	505
150	354	236	505
175	404	286	665
200	454	311	745
225	504	336	820
250	554	361	900
300	654	411	1055

滑行应用 | 长行程

拖链长度 LK = S/2+K1

R [mm]	H₁ [mm]	D₁ [mm]	K₁ [mm]	ΔC [mm]	n_R [1]
125	162	465	728	255	2
150	162	510	840	280	3
175	162	600	1008	340	3
200	162	780	1232	490	3
225	162	920	1456	610	3
250	162	950	1568	620	4
300	162	1270	2016	890	4

架空长度	≤ 3.5 m
滑行距离	≤ 200 m
垂直悬挂	≤ 100 m
垂直站立	≤ 5.0 m
侧向架空	≤ 1.5 m
速度/加速度 FLG	≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB	≤ 3 [m/s] / 6 [m/s² ]
滑行速度/加速度	≤ 5 [m/s] / 30 [m/s² ]
