G34H拖链系列

- 开放式拖链 -
每2节带横杆

节距 P : 56 mm

内高 Hi : 34 mm

内宽 Bi : 50 - 400 mm

弯曲半径 R : 63 - 300 mm

拖链代码	Bi[mm]	Ba[mm]	R[mm]	重量 [kg/m]
G34H.050.R	50	72	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 1.52
G34H.075.R	75	97	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 1.60
G34H.100.R	100	122	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 1.67
G34H.125.R	125	147	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 1.74
G34H.150.R	150	172	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 1.82
G34H.175.R	175	197	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 1.89
G34H.200.R	200	222	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 1.96
G34H.225.R	225	247	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.04
G34H.250.R	250	272	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.11
G34H.275.R	275	297	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.18
G34H.300.R	300	322	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.26
G34H.350.R	350	372	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.40
G34H.400.R	400	422	063 \| 075 \| 100 \| 125 \| 150 \| 175 \| 200 \| 225 \| 250 \| 300	≈ 2.55

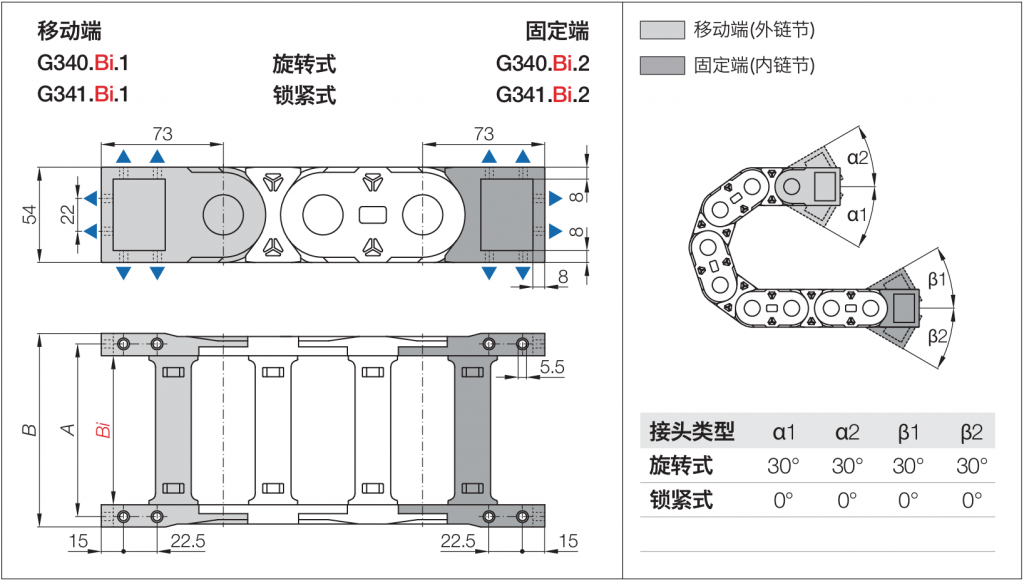

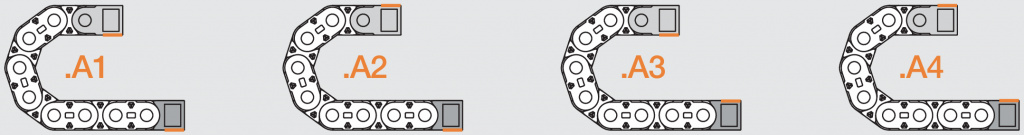

MFB接头

1. 活动式

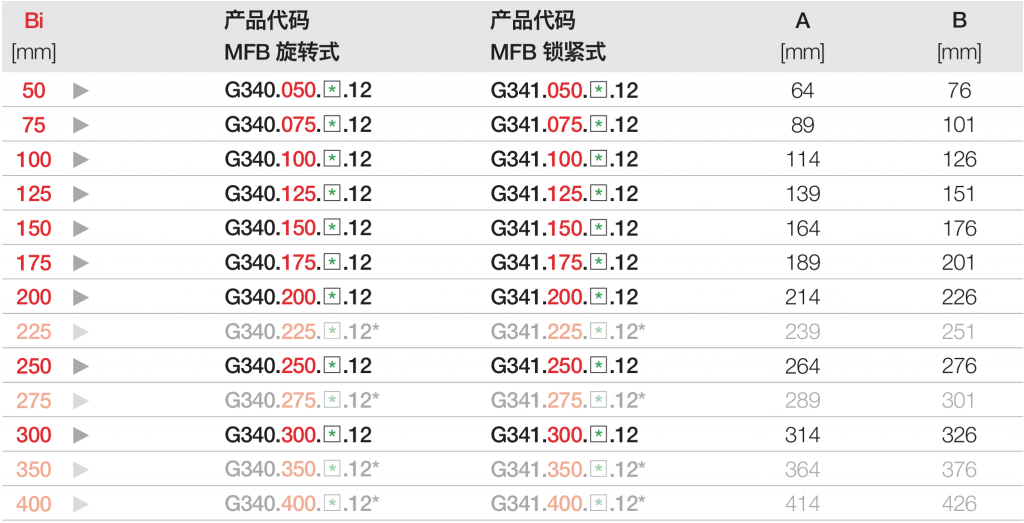

Bi [mm]	MFB接头代码活动式	A [mm]	B [mm]
50 ▶	G340.050.□.12	64	76
75 ▶	G340.075.□.12	89	101
100 ▶	G340.100.□.12	114	126
125 ▶	G340.125.□.12	139	151
150 ▶	G340.150.□.12	164	176
175 ▶	G340.175.□.12	189	201
200 ▶	G340.200.□.12	214	226
225 ▶	G340.225.□.12	239	251
250 ▶	G340.250.□.12	264	276
275 ▶	G340.275.□.12	289	301
300 ▶	G340.300.□.12	314	326
350 ▶	G340.350.□.12	364	376
400 ▶	G340.400.□.12	414	426

■ 推荐用于架空和滑行应用

■ 可从底部、顶部、端面三个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板

请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

2. 固定式

Bi [mm]	MFB接头代码活动式	A [mm]	B [mm]
50 ▶	G341.050.□.12	64	76
75 ▶	G341.075.□.12	89	101
100 ▶	G341.100.□.12	114	126
125 ▶	G341.125.□.12	139	151
150 ▶	G341.150.□.12	164	176
175 ▶	G341.175.□.12	189	201
200 ▶	G341.200.□.12	214	226
225 ▶	G341.225.□.12	239	251
250 ▶	G341.250.□.12	264	276
275 ▶	G341.275.□.12	289	301
300 ▶	G341.300.□.12	314	326
350 ▶	G341.350.□.12	364	376
400 ▶	G341.400.□.12	414	426

■. 推荐用于竖直悬挂和站立应用
■. 可从底部、顶部、端面三个位置固定
■. 选配一可集成C型槽来安装电缆夹或扎线板

请在□内填入1或2来完成整个接头代码：

1 = 链节数为奇数

2 = 链节数为偶数

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：C_min = 8 mm

活动竖隔片：ST34.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

锁紧竖隔片：ST34.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

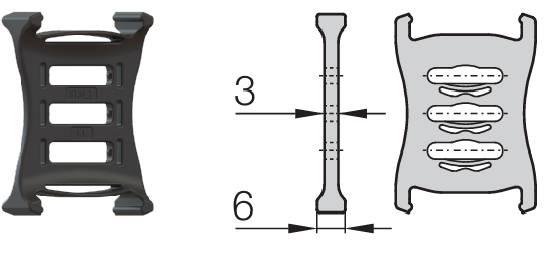

横隔片：SH40.X

■3 种不同高度可布置
■ 灵活的宽度：每2mm增量一个宽度
■ 带凹槽结构，避免横隔片的横向移动

架空应用 | 短行程

拖链长度 LK = S/2+K

R [mm]	H [mm]	D [mm]	K [mm]
063	180	174	310
075	204	186	350
100	254	211	430
125	304	236	505
150	354	236	505
175	404	286	665
200	454	311	745
225	504	336	820
250	554	361	900
300	654	411	1055

滑行应用 | 长行程

拖链长度 LK = S/2+K1

R [mm]	H₁ [mm]	D₁ [mm]	K₁ [mm]	ΔC [mm]	n_R [1]
063	126	174	310	—	—
075	150	186	350	—	—
100	162	325	504	140	2
125	162	465	728	255	2
150	162	510	840	280	3
175	162	600	1008	340	3
200	162	780	1232	490	3
225	162	920	1456	610	3
250	162	950	1568	620	4
300	162	1270	2016	890	4

架空长度	≤ 3.5 m
滑行距离	≤ 200 m
垂直悬挂	≤ 100 m
垂直站立	≤ 5.0 m
侧向架空	≤ 1.5 m
速度/加速度 FLG	≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB	≤ 3 [m/s] / 6 [m/s² ]
滑行速度/加速度	≤ 5 [m/s] / 30 [m/s² ]
