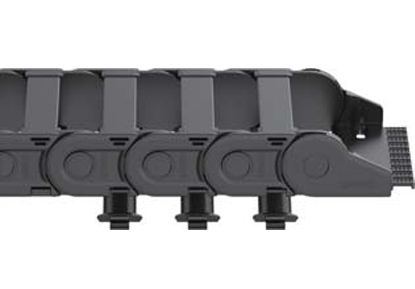

E36i拖链系列

- 开放式拖链 -

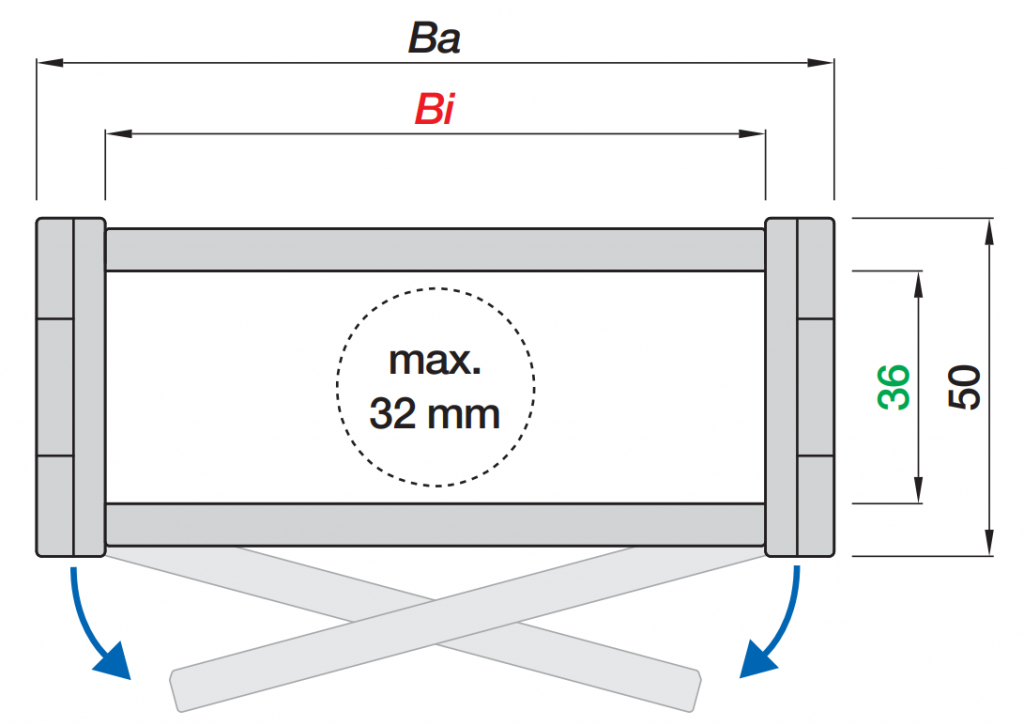

沿内径可打开

节距 P : 56 mm

内高 Hi : 36 mm

内宽 Bi : 50 - 175mm

弯曲半径 R : 063 - 300mm

产品代码	Bi	Ba	R	重量
拖链	[mm]	[mm]	[mm]	[kg/m]
E36i.050.R	50	67	063\|075\|100\|125\|150\|175\|200\|225\|250\|300	≈1.30
E36i.065.R*	65	82	063\|075\|100\|125\|150\|175\|200\|225\|250\|300	≈1.38
E36i.075.R	75	92	063\|075\|100\|125\|150\|175\|200\|225\|250\|300	≈1.43
E36i.090.R*	90	107	063\|075\|100\|125\|150\|175\|200\|225\|250\|300	≈1.51
E36i.100.R	100	117	063\|075\|100\|125\|150\|175\|200\|225\|250\|300	≈1.56
E36i.125.R*	125	142	063\|075\|100\|125\|150\|175\|200\|225\|250\|300	≈1.69
E36i.150.R*	150	167	063\|075\|100\|125\|150\|175\|200\|225\|250\|300	≈1.82
E36i.175.R*	175	192	063\|075\|100\|125\|150\|175\|200\|225\|250\|300	≈1.95

ZB接头

旋转式/锁紧式

Bi	ZB接头代码\|锁紧式		ZB接头代码\|旋转式		A	齿数nz
[mm]	带扎线板	不带扎线板	带扎线板	不带扎线板	[mm]	[1]
50	E360.050.12.Z*	E360.050.12*	E360.050.34.Z*	E360.050.34*	30	5
65	E360.065.12.Z*	E360.065.12*	E360.065.34.Z*	E360.065.34*	45	6
75	E360.075.12.Z*	E360.075.12*	E360.075.34.Z*	E360.075.34*	55	7
90	E360.090.12.Z*	E360.090.12*	E360.090.34.Z*	E360.090.34*	70	9
100	E360.100.12.Z*	E360.100.12*	E360.100.34.Z*	E360.100.34*	80	10
125	E360.125.12.Z*	E360.125.12*	E360.125.34.Z*	E360.125.34*	105	12
150	E360.150.12.Z*	E360.150.12*	E360.150.34.Z*	E360.150.34*	130	15
175	E360.175.12.Z*	E360.175.12*	E360.175.34.Z*	E360.175.34*	155	17

■ 推荐用于架空和滑行应用

■ 可从底部、顶部两个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码：

默认安装形式：A1

MFB接头

锁紧式/旋转式

Bi	产品代码	产品代码	产品代码	A	B
[mm]	MFB 锁紧式	MFB 旋转式I	MFB 旋转式II	[mm]	[mm]
50	E3600.050.12	E3600.050.34	E3600.050.56	58	69
65	E3600.065.12*	E3600.065.34*	E3600.065.56*	73	84
75	E3600.075.12	E3600.075.34	E3600.075.56	83	94
90	E3600.090.12*	E3600.090.34*	E3600.090.56*	98	109
100	E3600.100.12	E3600.100.34	E3600.100.56	108	119
125	E3600.125.12*	E3600.125.34*	E3600.125.56*	133	144
150	E3600.150.12*	E3600.150.34*	E3600.150.56*	158	169
175	E3600.175.12*	E3600.175.34*	E3600.175.56*	183	194

■ 推荐用于架空和滑行应用

■ 可从底部、顶部、端面三个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码：

默认安装形式：A1

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距：C_min = 5 mm

活动竖隔片：ST36.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 窄基角，高效利用空间
■ 带凸起结构，避免横隔片的横向移动

锁紧竖隔片：ST36.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔2.5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

锁紧竖隔片：ST36.3

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔2.5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

横隔片：SH40.X

■3 种不同高度可布置
■ 可作为全宽或部分宽度水平分隔片
■ 两端可安全地锁紧在竖隔片内

架空应用短行程

拖链长度 LK = S/2+K

R[mm]	H [mm]	Hz [mm]	D [mm]	K[mm]
063	176	211	172	310
075	200	235	184	350
100	250	285	209	430
125	300	335	234	505
150	350	385	259	585
175	400	435	284	665
200	450	485	309	745
225	500	535	334	820
250	550	585	359	900
300	650	685	409	1055

滑行应用长行程

R[mm]	H1 [mm]	D1 [mm]	K1 [mm]	DC [mm]	NR[1]
063	126	172	310	–	–
075	150	184	350	–	–
100	150	325	504	140	2
125	150	465	728	255	2
150	150	510	840	275	3
175	150	595	1008	335	3
200	150	775	1232	490	3
225	150	910	1456	600	3
250	150	950	1568	615	4
300	150	1270	2016	885	4

架空应用短行程

架空长度	≤ 2.0 m
滑行距离	≤ 100 m
垂直悬挂	≤ 40 m
垂直站立	≤ 2.5 m
侧向架空	≤ 1.0 m
速度/加速度 FLG	≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB	≤ 2 [m/s] / 4 [m/s² ]
滑行速度/加速度	≤ 4 [m/s] / 25 [m/s² ]
