E26i拖链系列


  • - 开放式拖链 -
  • 沿内径可打开

节距 P : 46 mm

内高 Hi : 26 mm

内宽 Bi : 40 - 100 mm

弯曲半径 R : 48 - 250 mm

拖链代码



[毫米]

[毫米]

R

[毫米]

重量

[公斤/米]

E26i.040。R 40 55 048 | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 ≈ 0.80
E26i.060。R 60 75 048 | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 ≈ 0.88
E26i.080。R 80 95 048 | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 ≈ 0.95
E26i.100。R 100 115 048 | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 ≈ 1.03
                                         ED26i——我们弹性模块的E26i拖链
ED26i.040。R 40 55 048 | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 ≈ 0.80
ED26i.060。R 60 75 048 | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 ≈ 0.88
ED26i.080。R 80 95 048 | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 ≈ 0.95
ED26i.100。R 100 115 048 | 055 | 075 | 100 | 125 | 150 | 175 | 200 | 225 | 250 ≈ 1.03

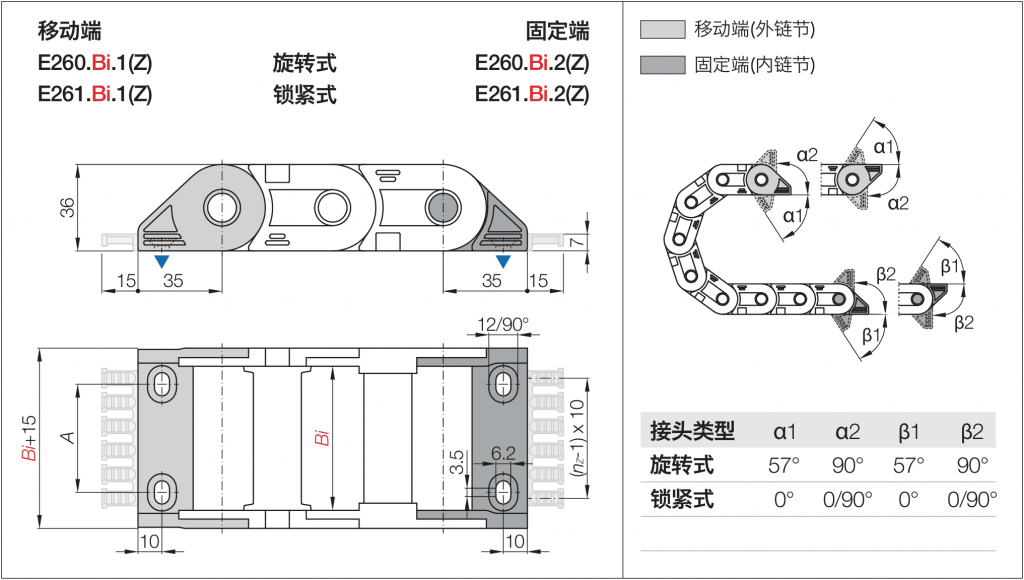

ZB接头

1. 活动式

Bi

[mm]

ZB接头代码

带扎线板

ZB接头代码

不带扎线板

A

[mm]

齿数nz

[1]

   40    E260.040.12.Z E260.040.12 25 4
   60    E260.060.12.Z E260.060.12 45 6
   80    E260.080.12.Z E260.080.12 65 8
100    E260.100.12.Z E260.100.12 85 10

■ 推荐用于架空和滑行应用

■ 可从底部、顶部、端面三个位置固定

■ 选配 — 可集成C型槽来安装电缆夹或扎线板

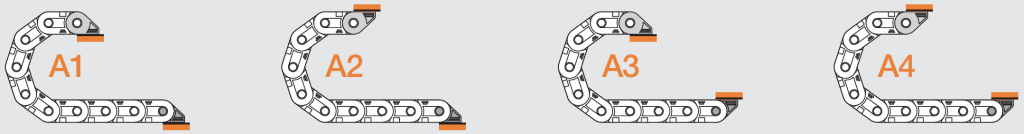

请在接头代码尾部添加安装形式A1A4 来完成整个接头代码:

默认安装形式:A1


2. 固定式



Bi

[mm]

ZB接头代码

带扎线板

ZB接头代码

不带扎线板

A

[mm]

齿数nz

[1]

   40    E261.040.12.Z E261.040.12 25 4
   60    E261.060.12.Z E261.060.12 45 6
   80    E261.080.12.Z E261.080.12 65 8
100    E261.100.12.Z E261.100.12 85 10

a. 推荐用于竖直悬挂和站立应用
b. 可从底部、顶部、端面三个位置固定
c. 选配一可集成C型槽来安装电缆夹或扎线板

请在接头代码尾部添加安装形式A1A4 来完成整个接头代码:

默认安装形式:A1



标准配置:每2节拖链装一组隔片

竖隔片与侧板内侧的最小间距:Cmin = 3 mm



活动竖隔片:ST26.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角,可靠地安装在横杆上
■ 带凸起结构,避免横隔片的横向移动


锁紧竖隔片:ST26.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔2.5mm可调节位置
■ 宽基角,可靠地安装在横杆上
■ 带凸起结构,避免横隔片的横向移动


横隔片:SH25.X

■ 3种不同高度可布置
■ 灵活的宽度:每2mm增量一个宽度
■ 带凹槽结构,避免横隔片的横向移动

架空应用 | 短行程

拖链长度 LK = S/2+K



R

[mm]

H

[mm]

D

[mm]

K

[mm]

048 132 135 245
055 146 142 265
075 186 162 330
100 236 187 410
125 286 212 485
150 336 237 565
175 386 262 645
200 436 287 725
225 486 312 800
250 536 337 880

滑行应用 | 长行程

拖链长度 LK = S/2+K1



R

[mm]

H1

[mm]

D1

[mm]

K1

[mm]

ΔC

[mm]

nR

[1]



048 96 135 245
055 10 142 265
075 108 260 414 115 2
100 108 380 598 210 2
125 108 425 736 230 3
150 108 580 920 360 3
175 108 730 1150 490 3
200 108 770 1242 500 4
225 108 930 1472 630 4
250 108 1090 1702 770 4

架空长度
≤ 2.0 m
滑行距离

≤ 100 m

垂直悬挂

≤ 40 m

垂直站立

≤ 2.5 m

侧向架空 ≤ 1.0 m
速度/加速度 FLG

≤ 10 [m/s] / 50 [m/s² ]

速度/加速度 FLB

≤ 2 [m/s] / 4 [m/s² ]

滑行速度/加速度 ≤ 4 [m/s] / 25 [m/s² ]
