E21拖链系列

  • - 开放式拖链 -
  • 沿外径可打开

节距 P : 33.3 mm

内高 Hi : 21 mm

内宽 Bi : 25 - 100 mm

弯曲半径 R : 025 - 100 mm

拖链代码 Bi[mm] Ba[mm] R[mm] 重量[kg/m]
E21.025.R 25 37 035|038|048|060|075|100|125|150|180 ≈ 0.45
E21.038.R 38 50 035|038|048|060|075|100|125|150|180 ≈ 0.49
E21.050.R 50 62 035|038|048|060|075|100|125|150|180 ≈ 0.52
E21.068.R 68 80 035|038|048|060|075|100|125|150|180 ≈ 0.57
E21.080.R 80 92 035|038|048|060|075|100|125|150|180 ≈0.60
E21.100.R* 100 112 035|038|048|060|075|100|125|150|180 ≈ 0.66

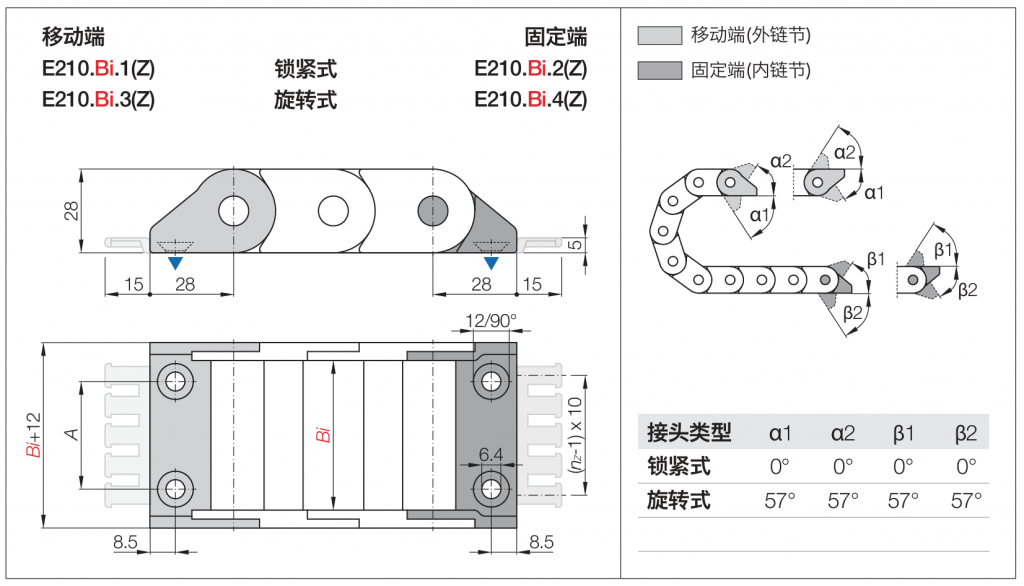

ZB接头

锁紧式/旋转式

Bi ZB接头代码|锁紧式 ZB接头代码|旋转式 A 齿数nz
[mm] 带扎线板 不带扎线板 带扎线板 不带扎线板 [mm] [1]
25 E210.025.12.Z E210.025.12 E210.025.34.Z E210.025.34 13 3
38 E210.038.12.Z E210.038.12 E210.038.34.Z E210.038.34 24 4
50 E210.050.12.Z E210.050.12 E210.050.34.Z E210.050.34 36 5
68 E210.068.12.Z E210.068.12 E210.068.34.Z E210.068.34 54 7
80 E210.080.12.Z E210.080.12 E210.080.34.Z E210.080.34 66 8
100 E210.100.12.Z* E210.100.12* E210.100.34.Z* E210.100.34* 86 10



a. 推荐用于竖直悬挂和站立应用

b. 可从底部、顶部两个位置固定

c. 选配一可集成C型槽来安装电缆夹或扎线板

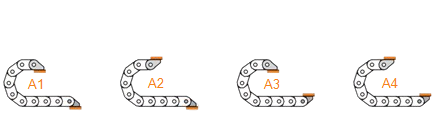

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码： 默认安装形式：A1

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧无需间隙

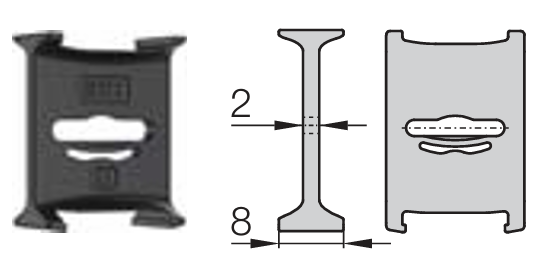

活动竖隔片：ST21.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 窄基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

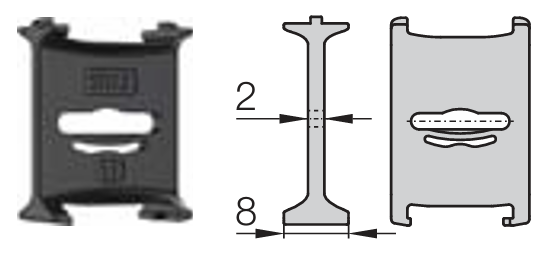

锁紧竖隔片：ST21.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔2.5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

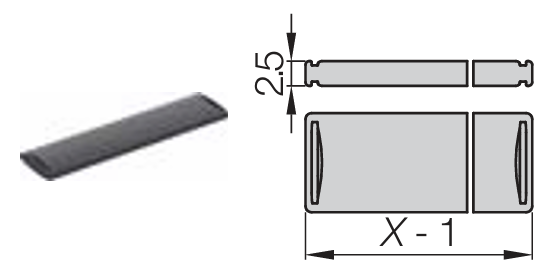

横隔片：SH25.X

■ 可作为全宽或部分宽度水平分隔片
■ 两端可安全地锁紧在竖隔片内

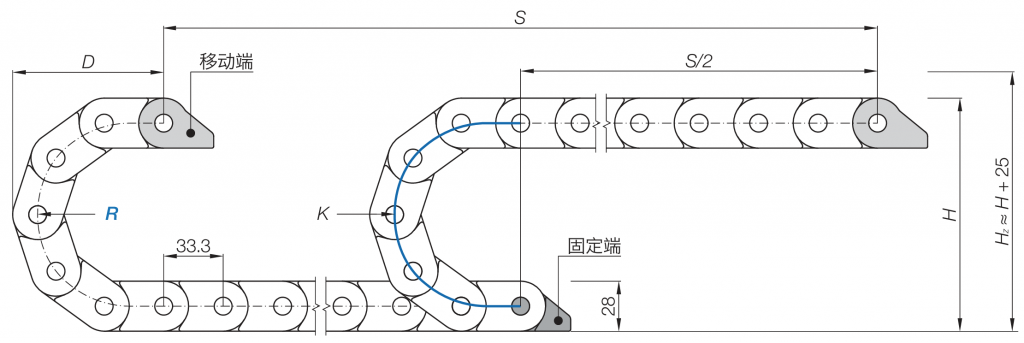

架空应用 短行程

拖链长度 LK = S/2+K

R[mm] H [mm] Hz [mm] D [mm] K [mm]
035 98 123 99 180
038 104 129 102 190
048 124 149 112 220
060 148 173 124 260
075 178 203 139 305
100 228 253 164 385
125 278 303 189 460
150 328 353 214 540
180 388 413 244 635

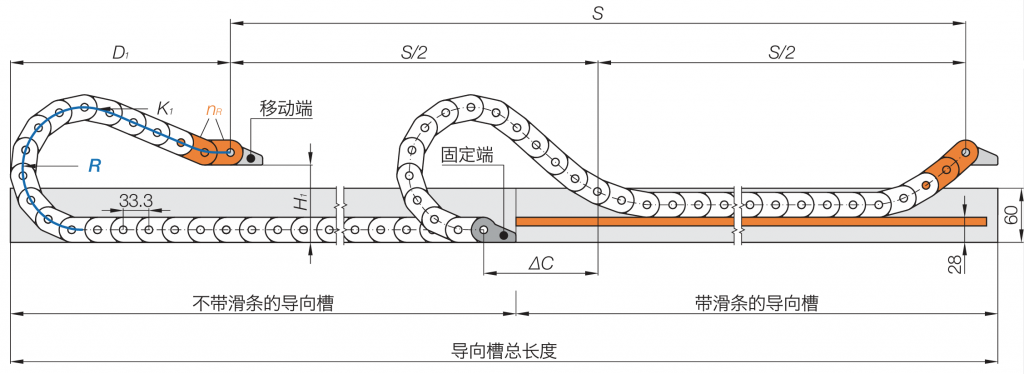

滑行应用 长行程

拖链长度 LK = S/2+K1

R [mm] H1 [mm] D1 [mm] K1 [mm] DC [mm] NR[1]
035 70 99 180 – –
038 76 102 190 – –
048 96 112 220 – –
060 84 195 335 85 2
075 84 280 435 155 2
100 84 350 600 200 3
125 84 510 800 335 3
150 84 640 1000 440 4
180 84 770 1235 540 4

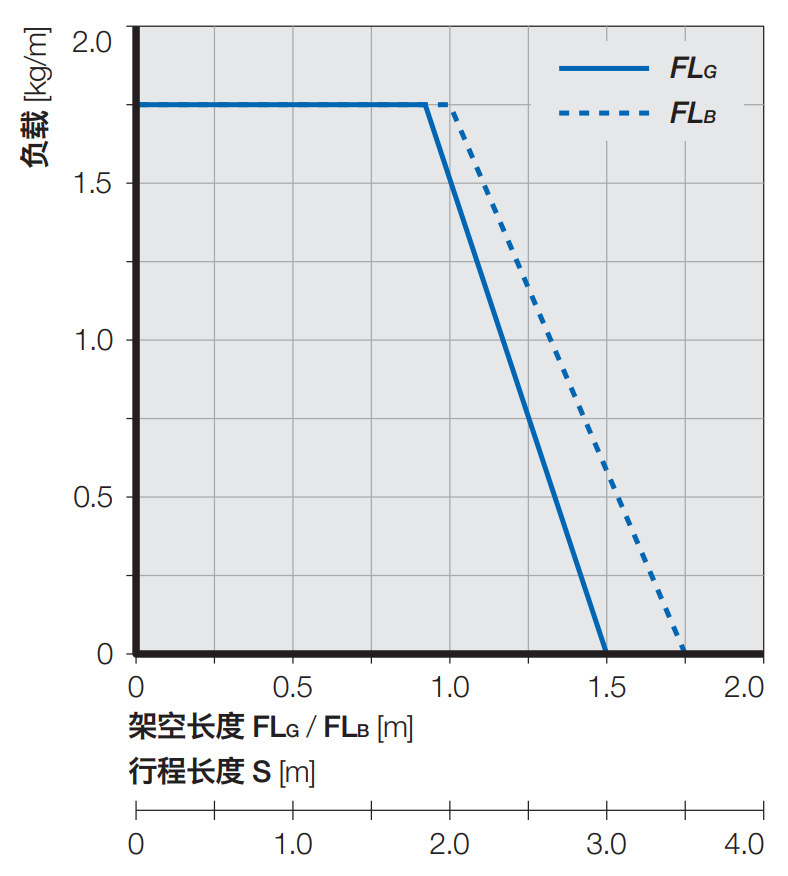

架空应用 短行程

架空长度 ≤ 1.75 m
滑行距离 ≤ 70 m
垂直悬挂 ≤ 30 m
垂直站立 ≤ 2 m
侧向架空 ≤ 0.8 m
速度/加速度 FLG ≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB ≤ 2 [m/s] / 4 [m/s² ]
滑行速度/加速度 ≤ 4 [m/s] / 20 [m/s² ]
