E17拖链系列

  • - 开放式拖链 -

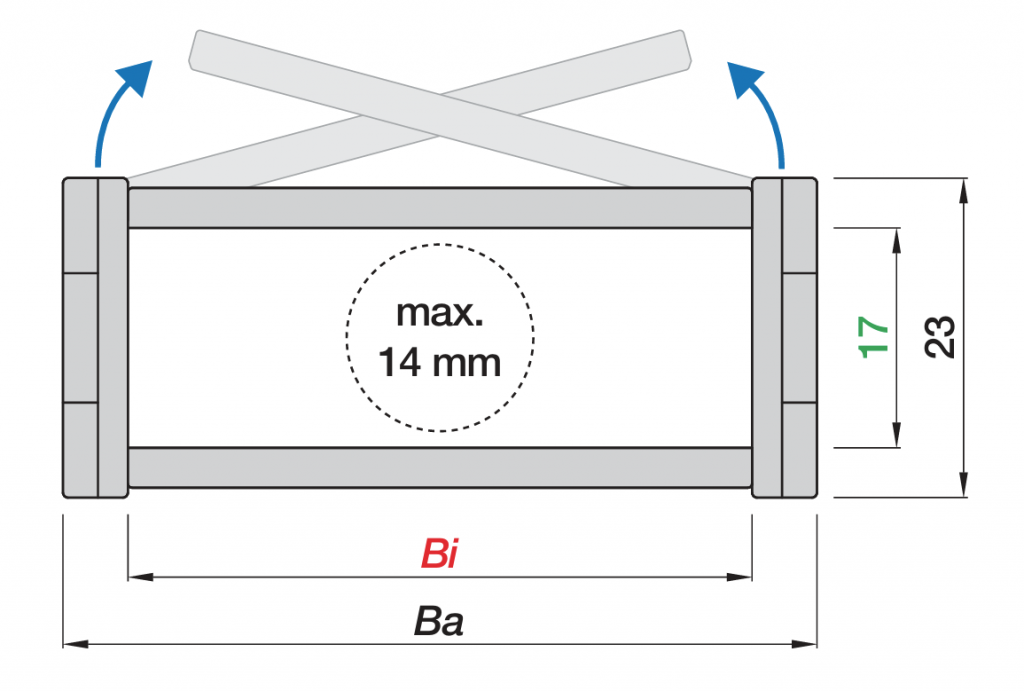

  • 沿外径可打开

节距 P : 30.3 mm

内高 Hi : 17 mm

内宽 Bi : 15 - 50 mm

弯曲半径 R : 028 - 180 mm

拖链代码 Bi[mm] Ba[mm] R[mm] 重量[kg/m]
E17.015.R* 15 27 028|038|048|060|075|100|125|150|180 ≈0.36
E17.025.R 25 37 028|038|048|060|075|100|125|150|180 ≈0.39
E17.038.R 38 50 028|038|048|060|075|100|125|150|180 ≈0.43
E17.050.R 50 62 028|038|048|060|075|100|125|150|180 ≈0.46

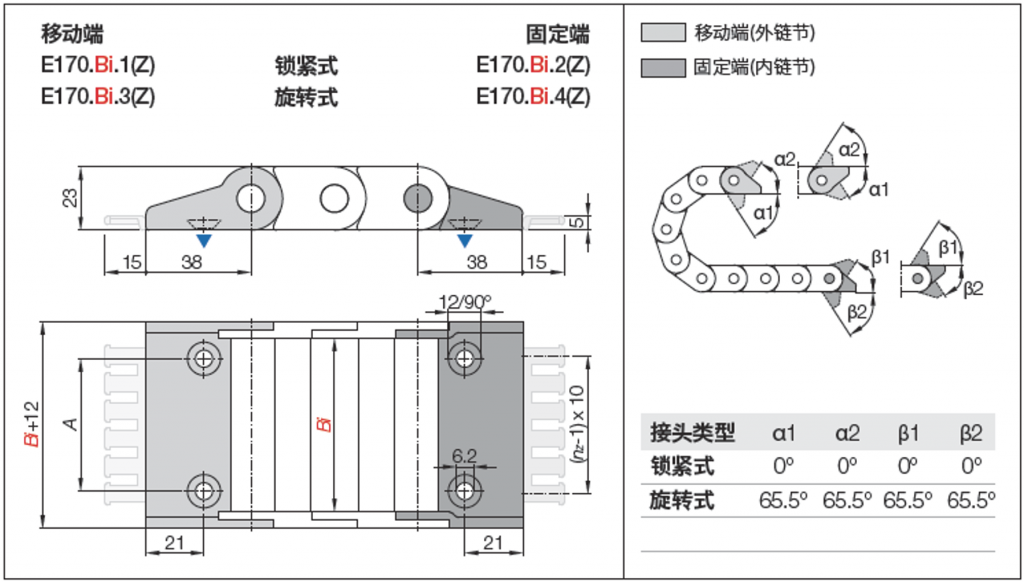

ZB接头

锁紧式/旋转式

Bi ZB接头代码|锁紧式 ZB接头代码|旋转式 A 齿数nz
[mm] 带扎线板 不带扎线板 带扎线板 不带扎线板 [mm] [1]
15 E170.015.12.Z* E170.015.12* E170.015.34.Z* E170.015.34* – 2
25 E170.025.12.Z E170.025.12 E170.025.34.Z E170.025.34 10 3
38 E170.038.12.Z E170.038.12 E170.038.34.Z E170.038.34 23 4
50 E170.050.12.Z E170.050.12 E170.050.34.Z E170.050.34 35 5

a. 推荐用于竖直悬挂和站立应用

b. 可从底部、顶部两个位置固定

c. 选配一可集成C型槽来安装电缆夹或扎线板

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码： 默认安装形式：A1

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧无需间隙



活动竖隔片：ST15.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 窄基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动



锁紧竖隔片：ST15.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔2.5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动



横隔片：SH25.X

■ 可作为全宽或部分宽度水平分隔片
■ 两端可安全地锁紧在竖隔片内

架空应用 短行程

拖链长度 LK = S/2+K

R [mm] H [mm] Hz [mm] D [mm] K[mm]
028 79 99 85 150
038 99 119 95 185
048 119 139 105 215
060 143 163 117 255
075 173 193 132 300
100 223 243 157 380
125 273 293 182 455
150 323 343 207 535
180 383 403 237 630



滑行应用 长行程

拖链长度 LK = S/2+K1

R[mm] H1 [mm] D1 [mm] K1 [mm] △C [mm] nR[1]
028 56 68 130
038 60 125 200 55 2
048 60 175 280 95 2
075 60 255 440 150 4



架空应用 短行程

架空长度 ≤ 1.5 m
滑行距离 ≤ 70 m
垂直悬挂 ≤ 30 m
垂直站立 ≤ 1.8 m
侧向架空 ≤ 0.8 m
速度/加速度 FLG ≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB ≤ 2 [m/s] / 4 [m/s² ]
滑行速度/加速度 ≤ 4 [m/s] / 20 [m/s² ]
