E15拖链系列

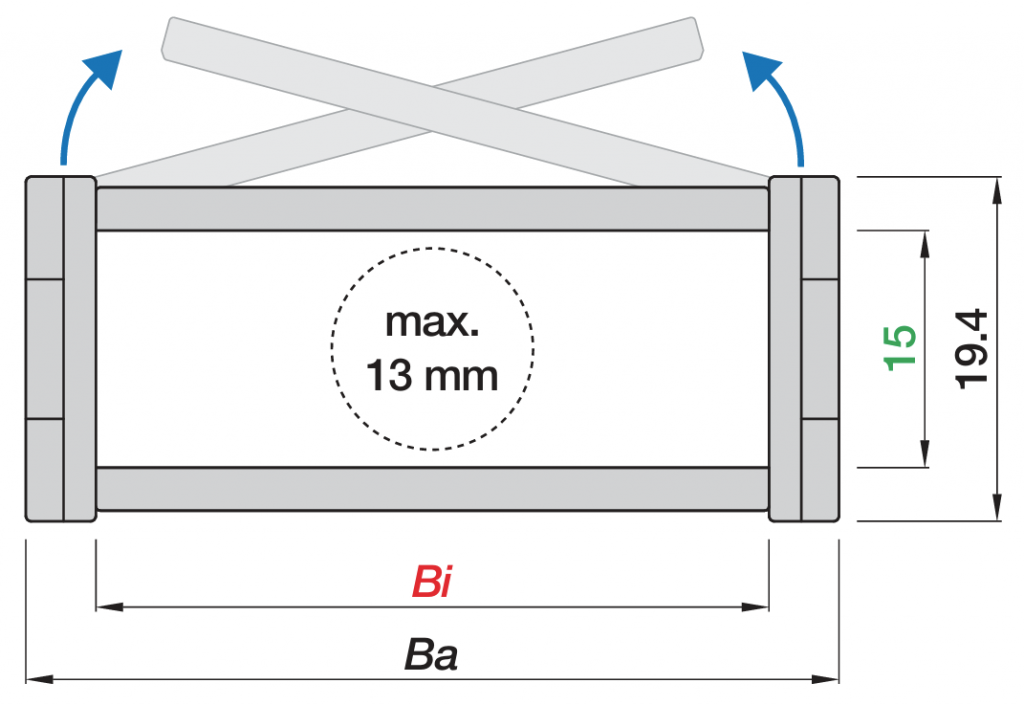

  • - 开放式拖链 -
  • 沿外径可打开

节距 P : 20 mm

内高 Hi : 15 mm

内宽 Bi : 10 - 50 mm

弯曲半径 R : 028 - 075 mm

拖链代码 Bi[mm] Ba[mm] R[mm] 重量[kg/m]
E15.10.R* 10 18 028|038|048|075 ≈0.21
E15.16.R 16 24 028|038|048|075 ≈0.22
E15.20.R 20 28 028|038|048|075 ≈0.23
E15.30.R 30 38 028|038|048|075 ≈0.26
E15.40.R 40 48 028|038|048|075 ≈0.28
E15.50.R 50 58 028|038|048|075 ≈ 0.31

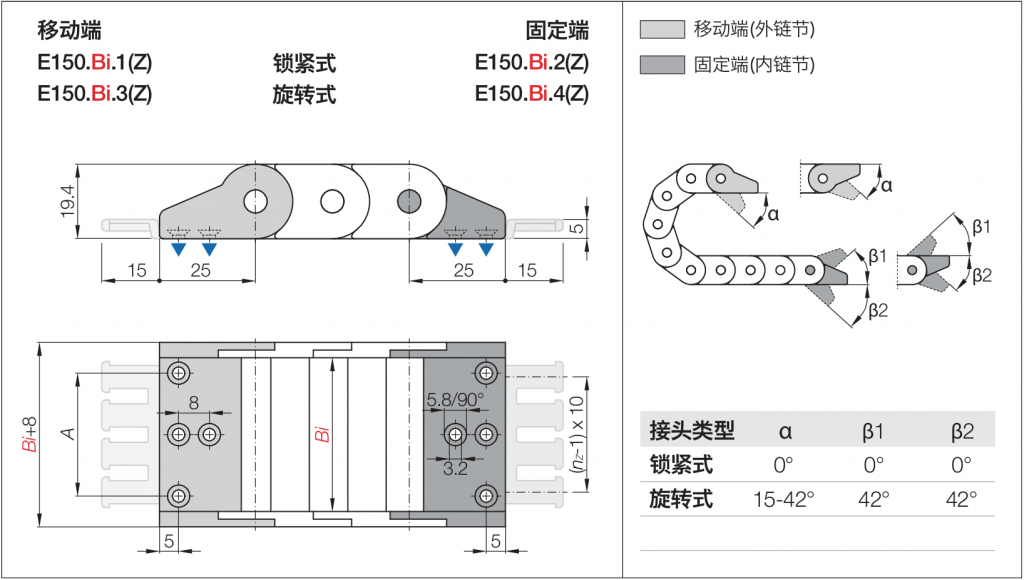

ZB接头

锁紧式/旋转式

Bi ZB接头代码|锁紧式 ZB接头代码|旋转式 A 齿数nz
[mm] 带扎线板 不带扎线板 带扎线板 不带扎线板 [mm] [1]
10 E150.10.12.Z* E150.10.12* E150.10.34.Z* E150.10.34* – 1
16 E150.16.12.Z E150.16.12 E150.16.34.Z E150.16.34 – 2
20 E150.20.12.Z E150.20.12 E150.20.34.Z E150.20.34 – 2
30 E150.30.12.Z E150.30.12 E150.30.34.Z E150.30.34 22 3
40 E150.40.12.Z E150.40.12 E150.40.34.Z E150.40.34 32 4
50 E150.50.12.Z E150.50.12 E150.50.34.Z E150.50.34 42 5



a. 推荐用于竖直悬挂和站立应用

b. 可从底部、顶部两个位置固定

c. 选配一可集成C型槽来安装电缆夹或扎线板

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码： 默认安装形式：A1

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧无需间隙



活动竖隔片：ST15.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动



锁紧竖隔片：ST15.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔2.5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动







横隔片：SH25.X

■全宽型水平分隔

架空应用 短行程



拖链长度 LK = S/2+K

R [mm] H [mm] Hz [mm] D [mm] K [mm]
028 75 90 68 130
038 95 110 78 160
048 115 130 88 195
075 170 185 115 280

滑行应用 长行程



拖链长度 LK = S/2+K1

R[mm] H1 [mm] D1 [mm] K1 [mm] △C [mm] nR[1]
028 56 68 130
038 60 125 200 55 2
048 60 175 280 95 2
075 60 255 440 150 4

架空应用 短行程

架空长度 ≤ 1.25 m
滑行距离 ≤ 40 m
垂直悬挂 ≤ 20 m
垂直站立 ≤ 1.5 m
侧向架空 ≤ 0.6 m
速度/加速度 FLG ≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB ≤ 2 [m/s] / 4 [m/s² ]
滑行速度/加速度 ≤ 4 [m/s] / 20 [m/s² ]
