E10拖链系列

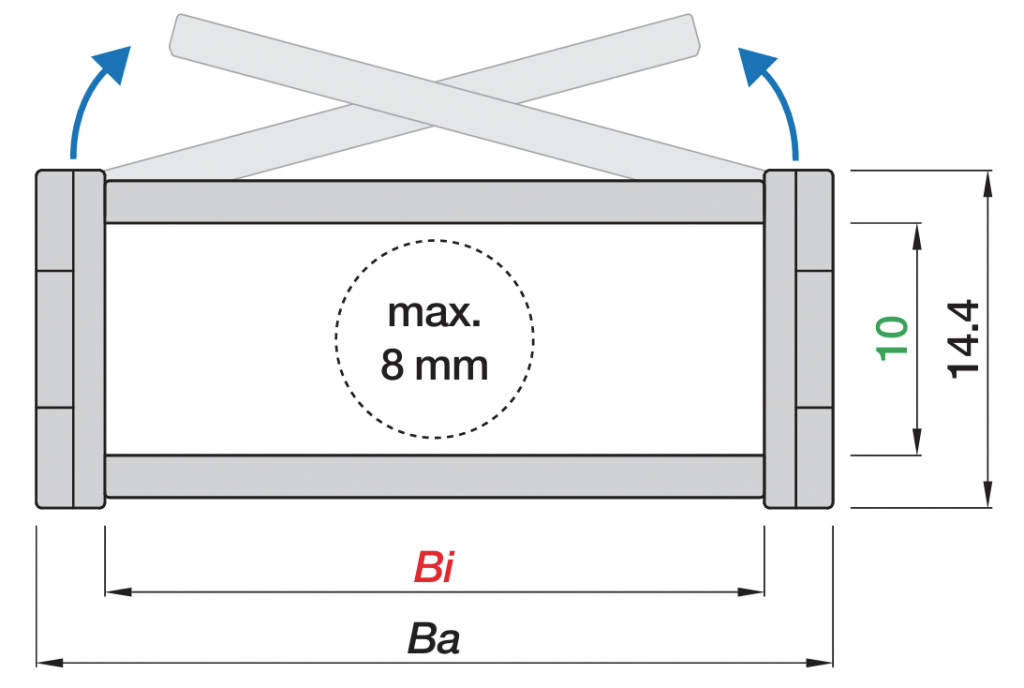

  • - 开放式拖链 -
  • 沿外径可打开

节距 P : 20 mm

内高 Hi : 10 mm

内宽 Bi : 10 - 50 mm

弯曲半径 R : 018 - 038 mm

拖链代码 Bi[mm] Ba[mm] R[mm] 重量[kg/m]
E10.10.R 10 18 018|028|038 ≈0.15
E10.16.R 16 24 018|028|038 ≈0.17
E10.20.R 20 28 018|028|038 ≈0.18
E10.30.R* 30 38 018|028|038 ≈0.20
E10.40.R* 40 48 018|028|038 ≈0.23
E10.50.R* 50 58 018|028|038 ≈0.25

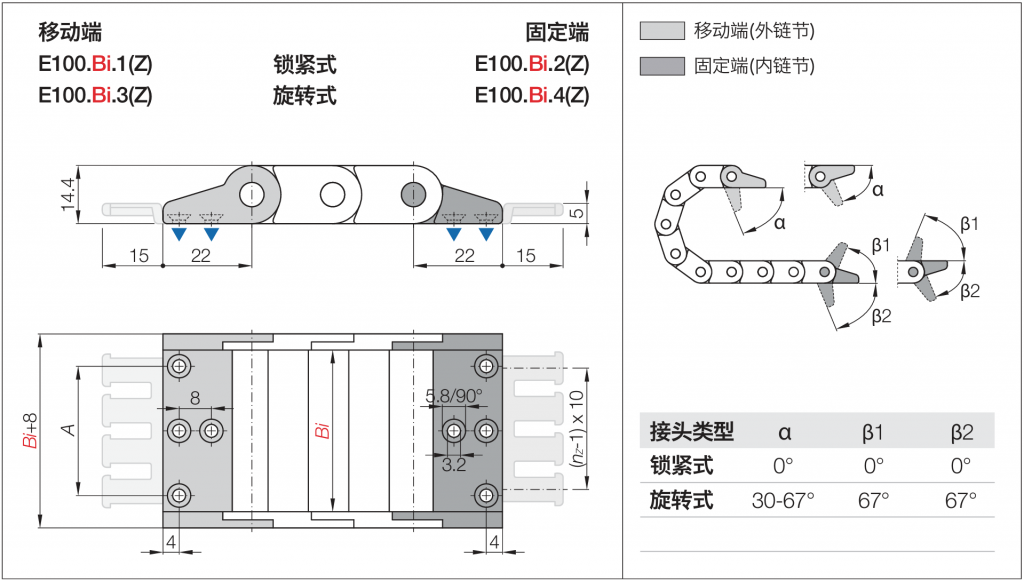

ZB接头

锁紧式/旋转式

Bi

[mm]

 ZB接头代码|锁紧式 ZB接头代码|旋转式 A

[mm]

 齿数nz

[1]
带扎线板 不带扎线板 带扎线板 不带扎线板
10 E100.10.12.Z E100.10.12 E100.10.34.Z E100.10.34 – 1
16 E100.16.12.Z E100.16.12 E100.16.34.Z E100.16.34 – 2
20 E100.20.12.Z E100.20.12 E100.20.34.Z E100.20.34 – 2
30 E100.30.12.Z* E100.30.12* E100.30.34.Z* E100.30.34* 22 3
40 E100.40.12.Z* E100.40.12* E100.40.34.Z* E100.40.34* 32 4
50 E150.50.12.Z* E100.50.12* E100.50.34.Z* E100.50.34* 42 5

a. 推荐用于竖直悬挂和站立应用

b. 可从底部、顶部两个位置固定

c. 选配一可集成C型槽来安装电缆夹或扎线板

请在接头代码尾部添加安装形式A1–A4 来完成整个接头代码：

默认安装形式：A1

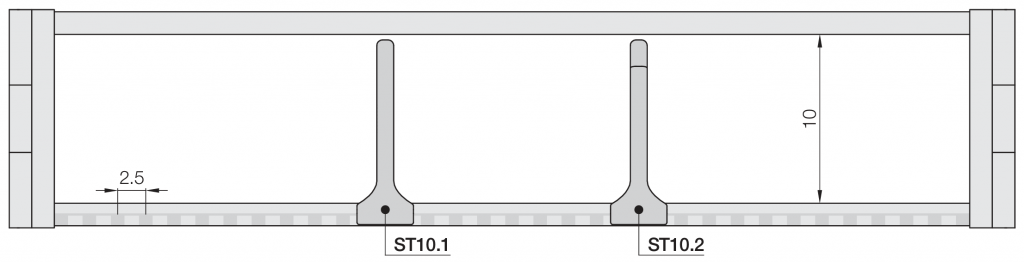

标准配置：每2节拖链装一组隔片

竖隔片与侧板内侧无需间隙

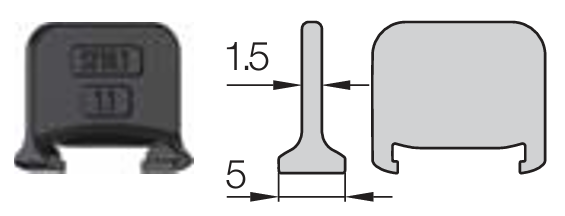

活动竖隔片：ST10.1

■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 窄基角，高效利用空间
■ 带凸起结构，避免横隔片的横向移动

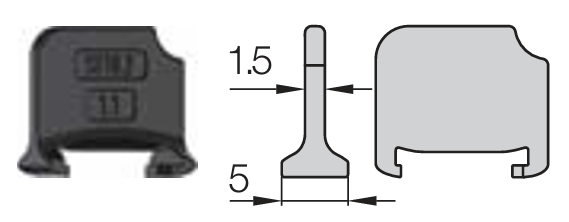

锁紧竖隔片：ST10.2

■ 用于侧向安装或极高负载
■ 安装后不能移动
■ 每隔2.5 mm可调节位置
■ 宽基角，可靠地安装在横杆上
■ 带凸起结构，避免横隔片的横向移动

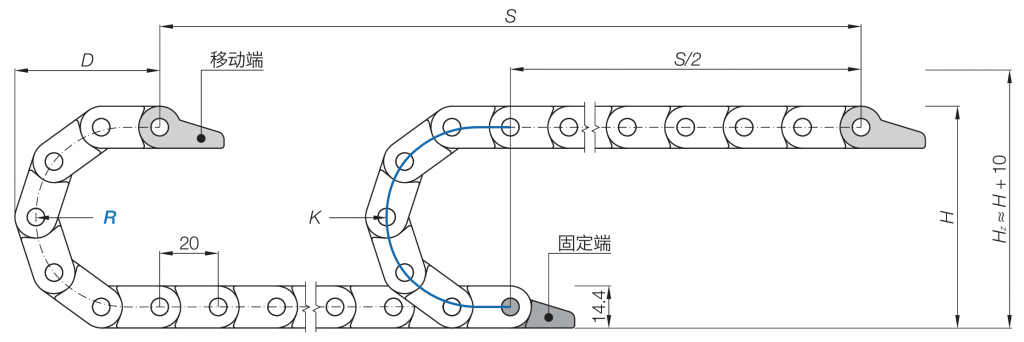

架空应用 短行程



拖链长度 LK = S/2+K

R [mm] H [mm] Hz [mm] D [mm] K[mm]
018 51 61 56 100
028 71 81 66 130
038 91 101 76 160

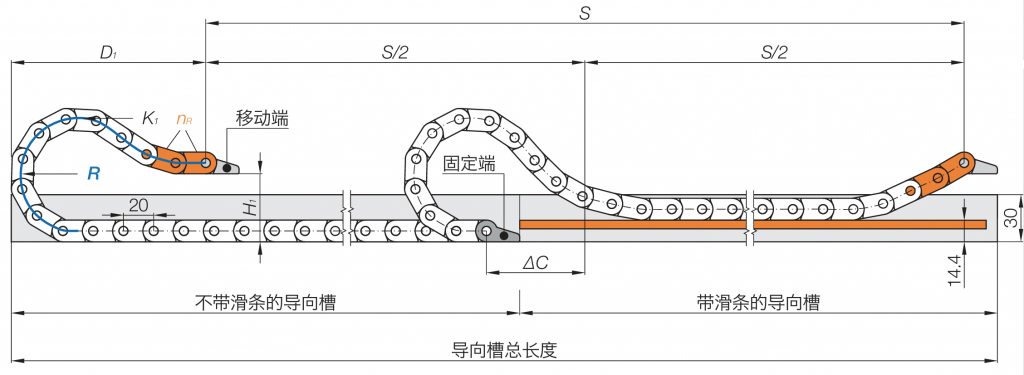

滑行应用 长行程

拖链长度 LK = S/2+K1



R[mm] H1 [mm] D1 [mm] K1 [mm] △C [mm] nR[1]
018 36 56 100 – –
028 45 110 160 50 2
038 45 145 220 75 2

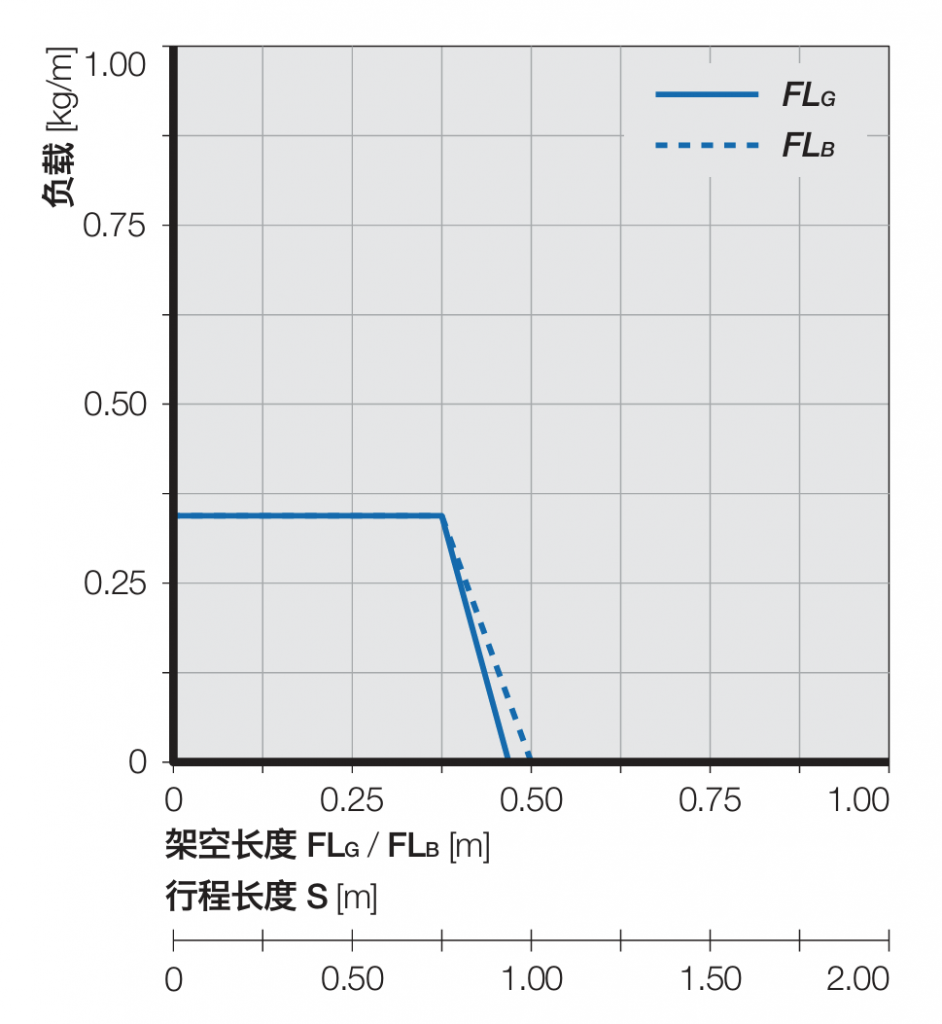

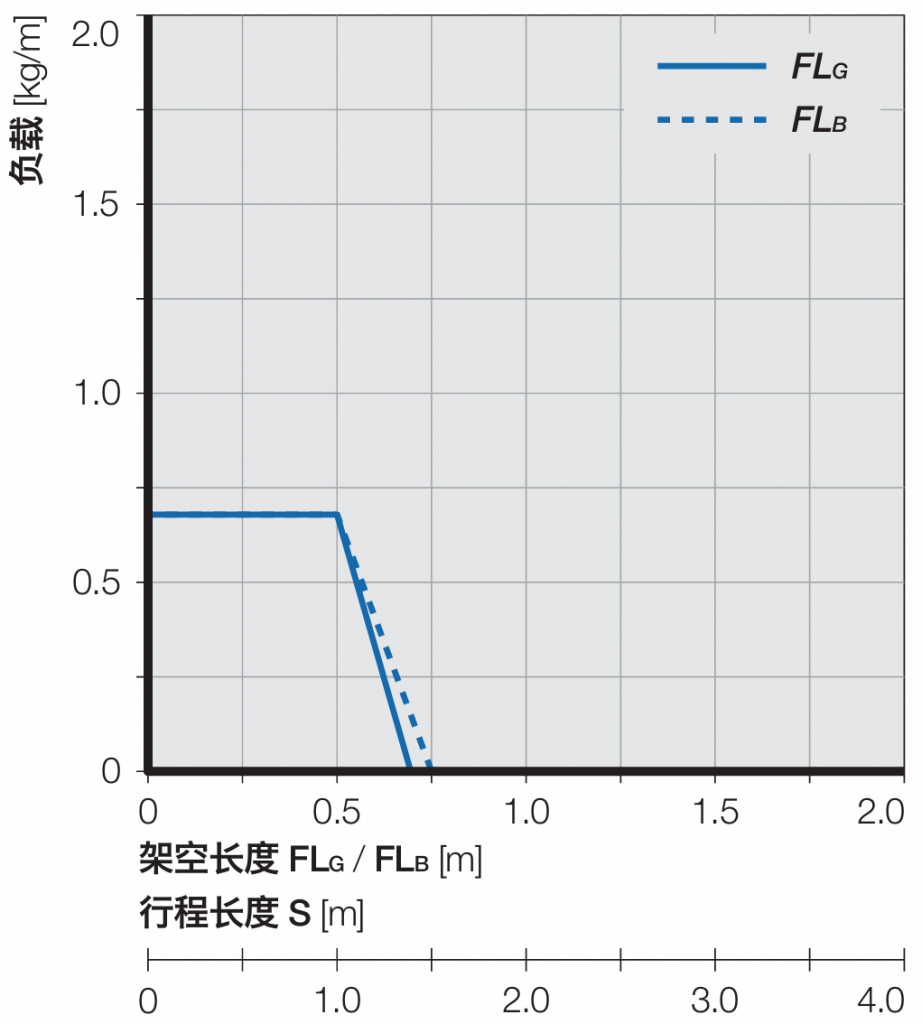

架空应用 短行程

架空长度 ≤ 0.75 m
滑行距离 ≤ 30 m
垂直悬挂 ≤ 20 m
垂直站立 ≤ 1.5 m
侧向架空 ≤ 0.6 m
速度/加速度 FLG ≤ 10 [m/s] / 50 [m/s² ]
速度/加速度 FLB ≤ 2 [m/s] / 4 [m/s² ]
滑行速度/加速度 ≤ 4 [m/s] / 20 [m/s² ]
